基于人工和地基器测数据的AI云识别方法

doi:10.11755/j.issn.1006-7639-2025-05-0810

摘要/Abstract

摘要：

为弥补“天气现象视频智能观测仪”在云状识别中存在的纯视觉观测局限，以2023年5月1日至2024年4月30日张掖国家气候观象台试验外场的毫米波云雷达、全天空成像仪等器测数据为基础，结合人工观测云状记录及地面自动站气象资料，构建多源融合的人工智能（Artificial Intelligence，AI）云状识别样本库。选取多种类型机器学习算法开展训练与性能评估，结果表明，支持向量机模型在综合识别精度与稳定性方面表现最佳，可实现对卷积云、卷云、高积云、高层云、雨层云、层云、层积云、积雨云、积云9种云状及降水天气的自动识别。通过4个典型日云分类个例的验证显示，模型能精准识别多层云结构，识别结果与人工观测高度一致。本文在数据集构建的多源融合性及算法适配性方面均有明显改进，云状识别种类增加33%，准确率提升15%。

关键词: 地基器测云, AI云识别, 毫米波云雷达, 全天空成像仪, 人工云状

Abstract:

To compensate for the limitations of the Weather Phenomena Video Intelligent Observation Instrument in purely visual cloud classification, an AI (Artificial Intelligence) cloud classification sample library was constructed by integrating millimeter-wave cloud radar and all-sky imager measurements from the Zhangye National Climate Observatory experimental field during the period from May 1, 2023 to April 30, 2024, together with manual cloud observations and ground automatic station meteorological data. Multiple machine learning algorithms were applied for training and performance evaluation, and the Support Vector Machine model was identified as the most effective in terms of overall accuracy and stability. This model enables the automatic recognition of nine cloud types, cirrocumulus, cirrus, altocumulus, altostratus, nimbostratus, stratus, stratocumulus, cumulonimbus, and cumulus, as well as precipitation weather. Verification based on four typical daily cloud classification cases demonstrated that the model can accurately identify multilayer cloud structures, with results highly consistent with manual observations. This study achieves significant improvements in both data integration and algorithm adaptability, increasing the number of identifiable cloud types by 33% and enhancing classification accuracy by 15%.

Key words: ground-based cloud observation, AI cloud classification, millimeter-wave cloud radar, all-sky imager, artificial cloud shape

中图分类号:

P426.5+6

张德玉, 胡树贞, 秦三杰, 张强, 白明, 庞成, 魏荣妮. 基于人工和地基器测数据的AI云识别方法[J]. 干旱气象, 2025, 43(5): 810-819.

ZHANG Deyu, HU Shuzhen, QIN Sanjie, ZHANG Qiang, BAI Ming, PANG Cheng, WEI Rongni. AI cloud classification based on manual and ground-based instrumental data[J]. Journal of Arid Meteorology, 2025, 43(5): 810-819.

图/表 11

表1 Ka波段毫米波云雷达主要性能指标

Tab.1 Main performance indicators of Ka-band millimeter-wave cloud radar

技术体制	工作频率	天线口径/m	探测高度范围	距离分辨率/m	观测模式	脉冲宽度/us	灵敏度/dBm
全固态，全相参多普勒	35 GHz±200 MHz	1.8	100 m~15 km	30	垂直顶空、多普勒、脉冲压缩	0.2、5、12、24	-119.0、-133.0、-136.8、-139.8

表2 全天空成像仪主要性能指标

Tab.2 Main performance indicators of all-sky imager

红外波长/μm	可见光视场角/（°）	红外视场角/（°）	采样周期/min	可见光图像解析度/pixel	红外图像解析度/pixel
8~14	180	160	10	2 592×1 944	640×512

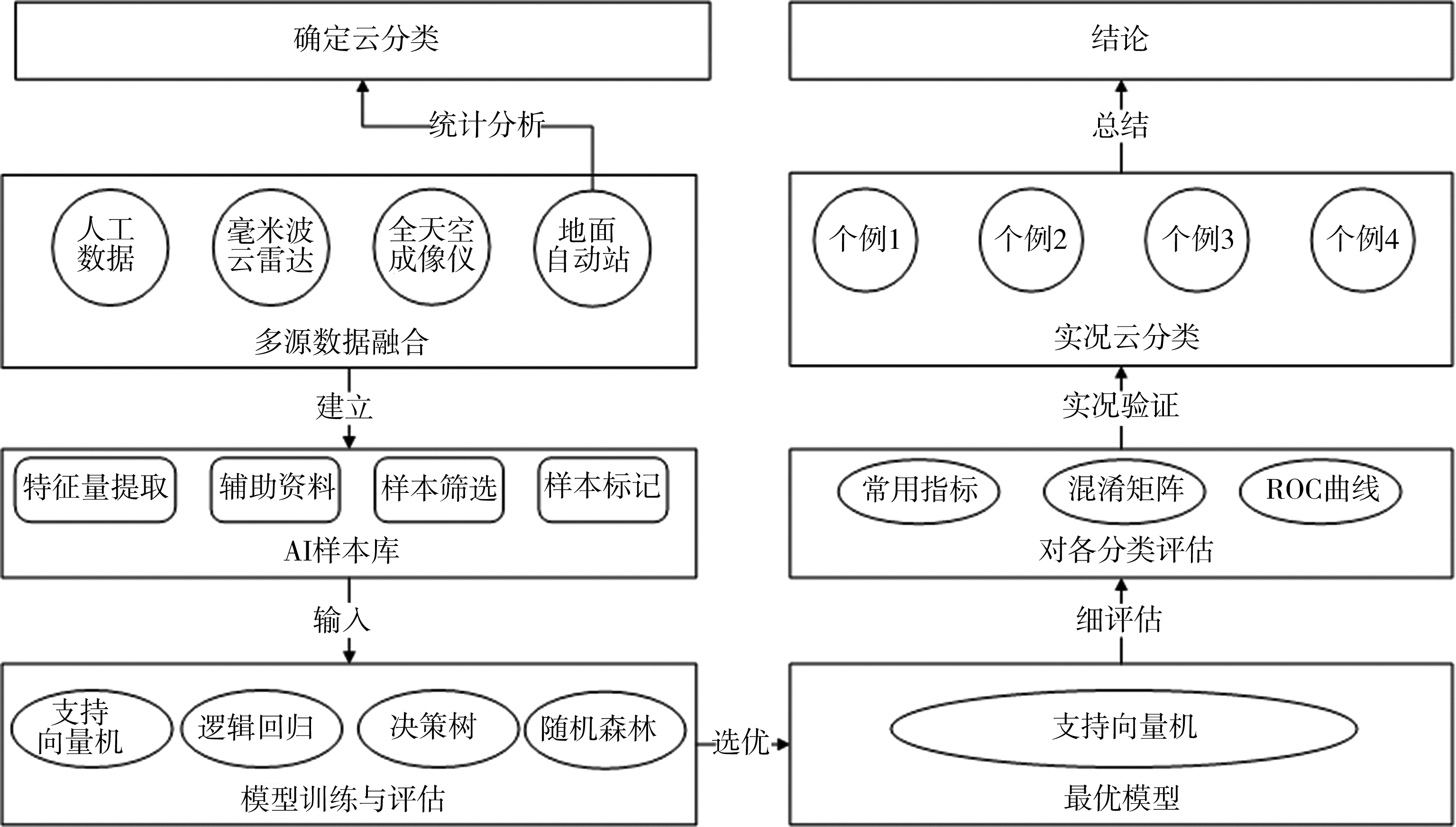

图1 总体流程图

Fig.1 Overall flow chart

表3 张掖市不同地区云状出现频次及云分类

Tab.3 Frequency of cloud types and cloud classification in different regions of Zhangye City

云族	云属	云码	分类标签	出现频次/次							百分比/%
云族	云属	云码	分类标签	临泽	山丹	张掖	民乐	肃南	高台	合计	百分比/%
高云	卷积云	Cc	1	19	3	2	1	11	4	40	0.4
	卷层云	Cs	1	0	0	0	0	0	0	0	0
	卷云	Ci	2	960	741	664	887	1 005	810	5 067	44.8
中云	高积云	Ac	3	833	517	413	453	969	498	3 683	32.6
中云	高层云	As	4	184	250	171	287	124	222	1 238	11.0
低云	雨层云	Ns	5	11	8	9	8	6	9	51	0.5
	层云	St	6	13	11	10	7	13	19	73	0.6
	层积云	Sc	7	11	17	42	45	14	34	163	1.4
	积雨云	Cb	8	7	7	5	8	9	7	43	0.4
	积云	Cu	9	117	223	68	167	243	125	943	8.3

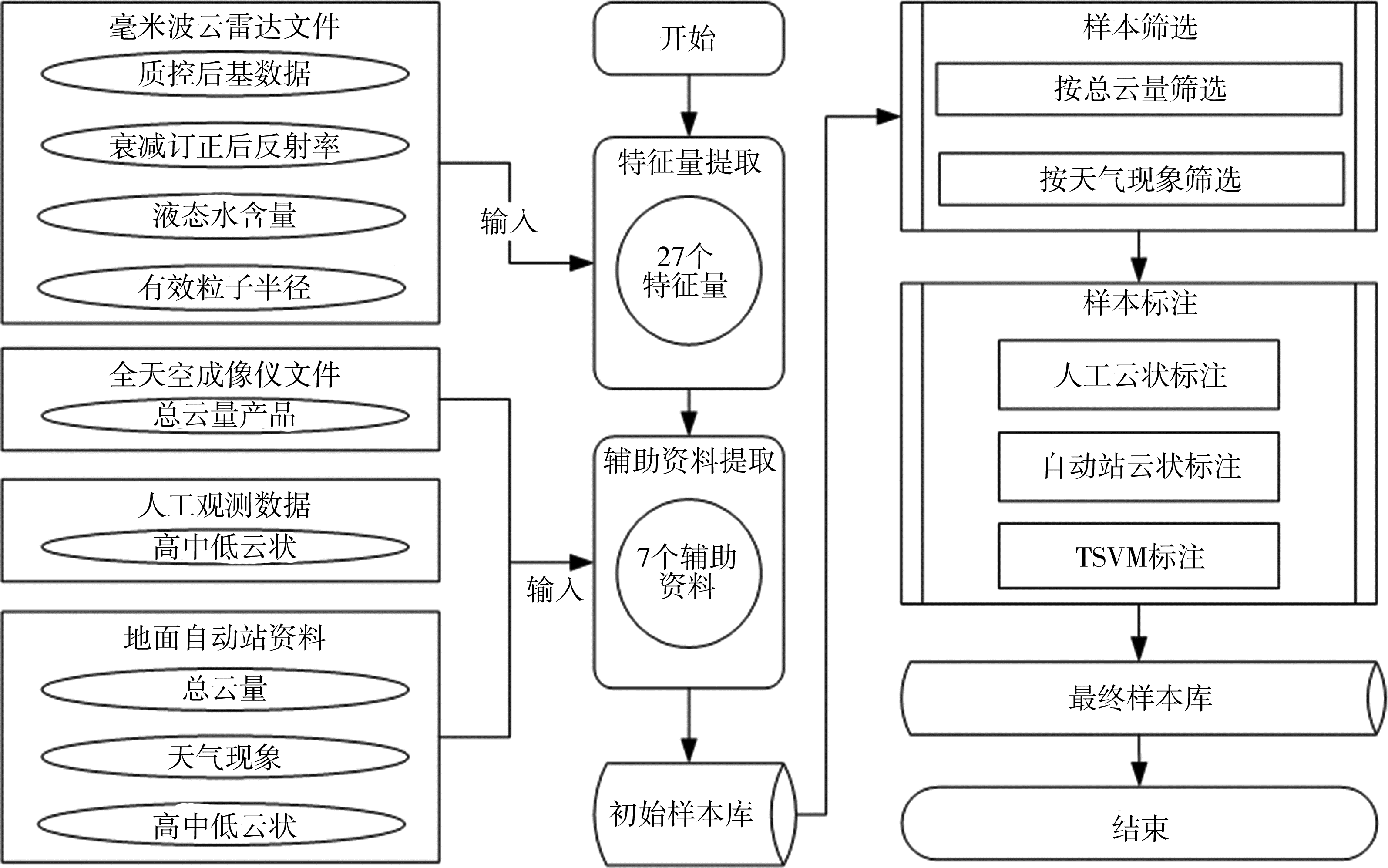

图2 AI样本库构建流程

Fig.2 The construction process of the AI sample library

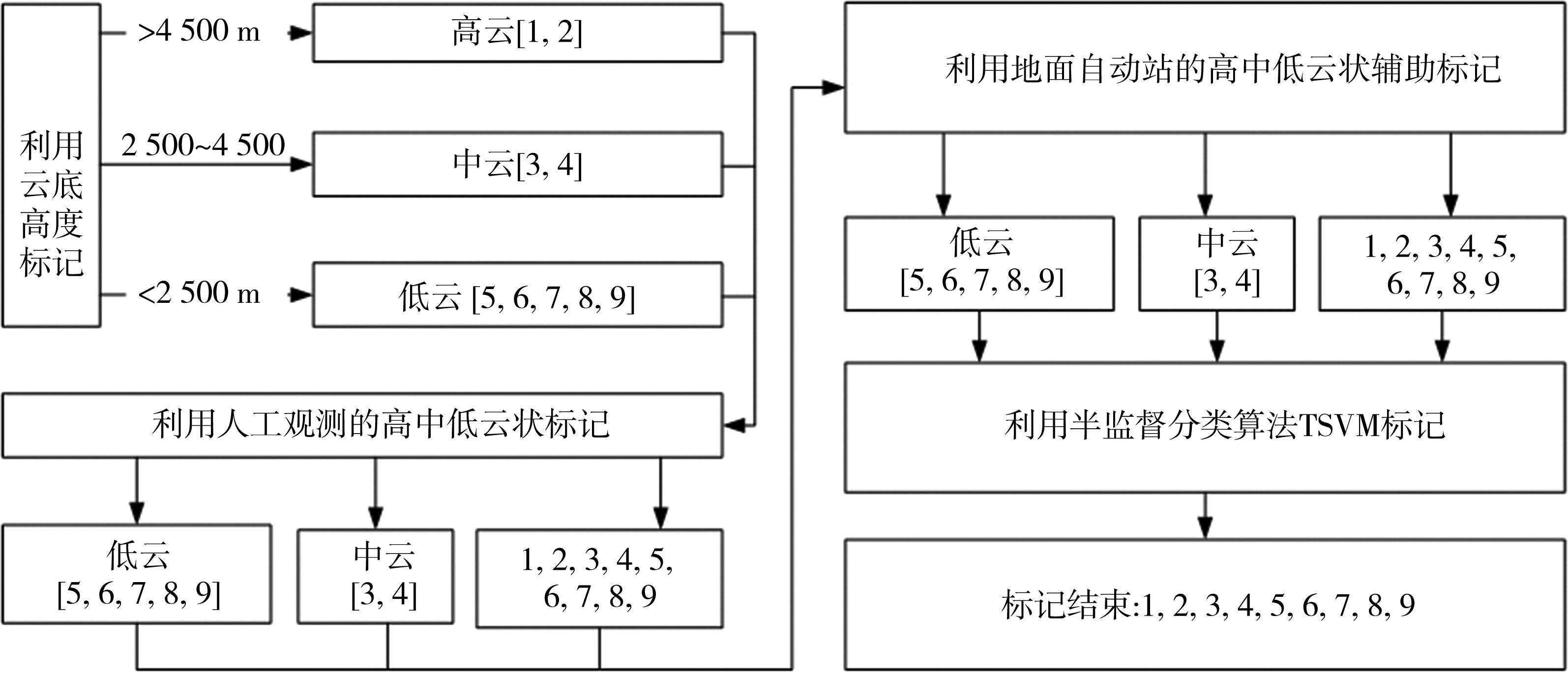

图3 云分类标注流程

Fig.3 Cloud classification labeling process

表4 各种模型评估指标

Tab.4 Evaluation indicators of each model

模型	准确率	精确率	召回率	F1分数	均值	综合排名
支持向量机	0.94	0.85	0.78	0.81	0.85	1
逻辑回归	0.89	0.63	0.60	0.61	0.68	2
决策树	0.88	0.49	0.46	0.46	0.57	3
随机森林	0.88	0.46	0.41	0.41	0.54	4

图4 支持向量机模型9类云训练集（a、c、e）和测试集（b、d、f）的分类性能指标（a、b）、混淆矩阵（c、d）和ROC（e、f）

Fig.4 Classification performance metrics (a, b), confusion matrix (c, d), and ROC curves (e, f) of the SVM model for the 9-class cloud dataset on the training set (a, c, e) and test set (b, d, f)

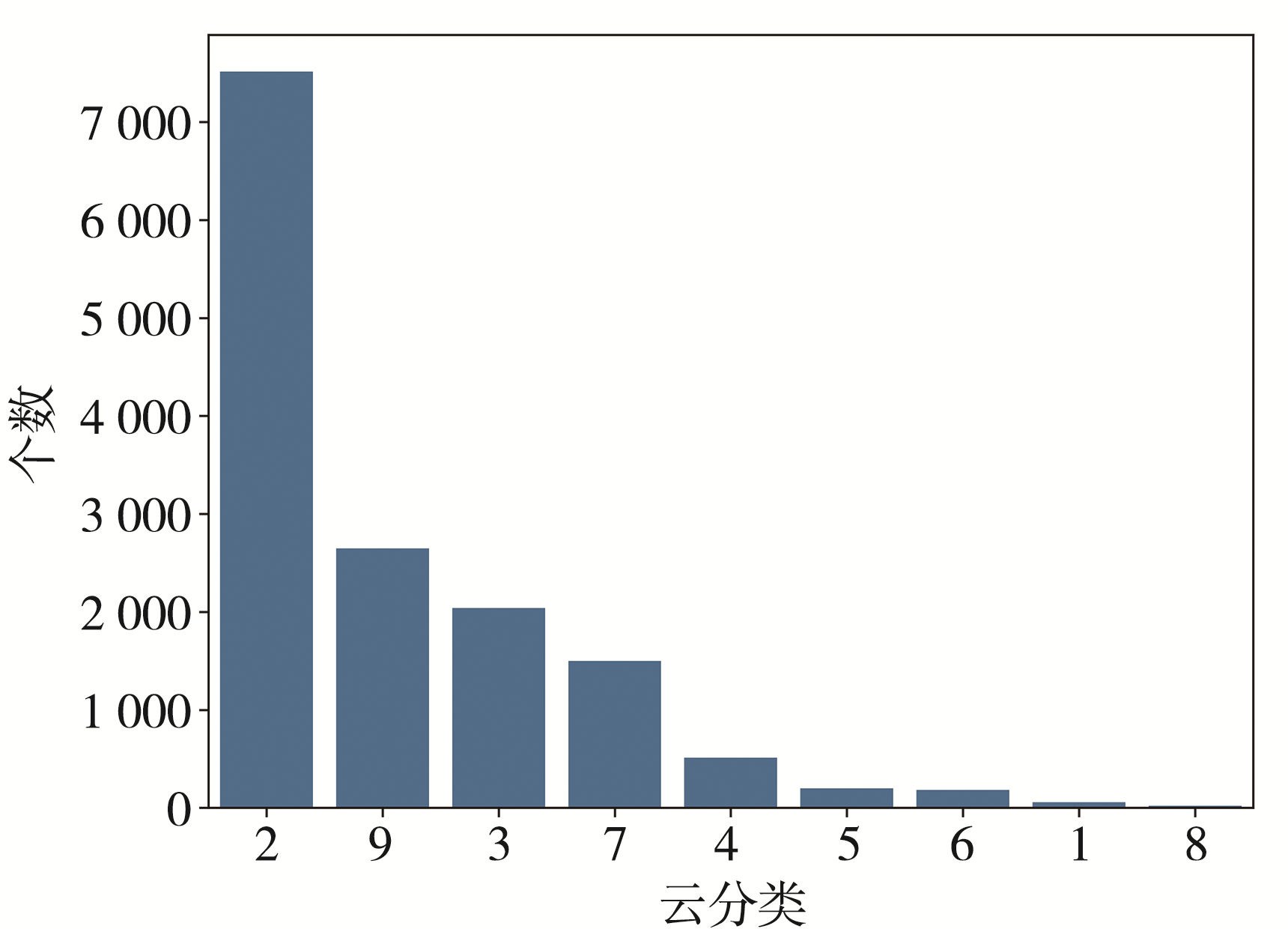

图5 各种云分类的样本数量

Fig.5 Sample size of different cloud categories

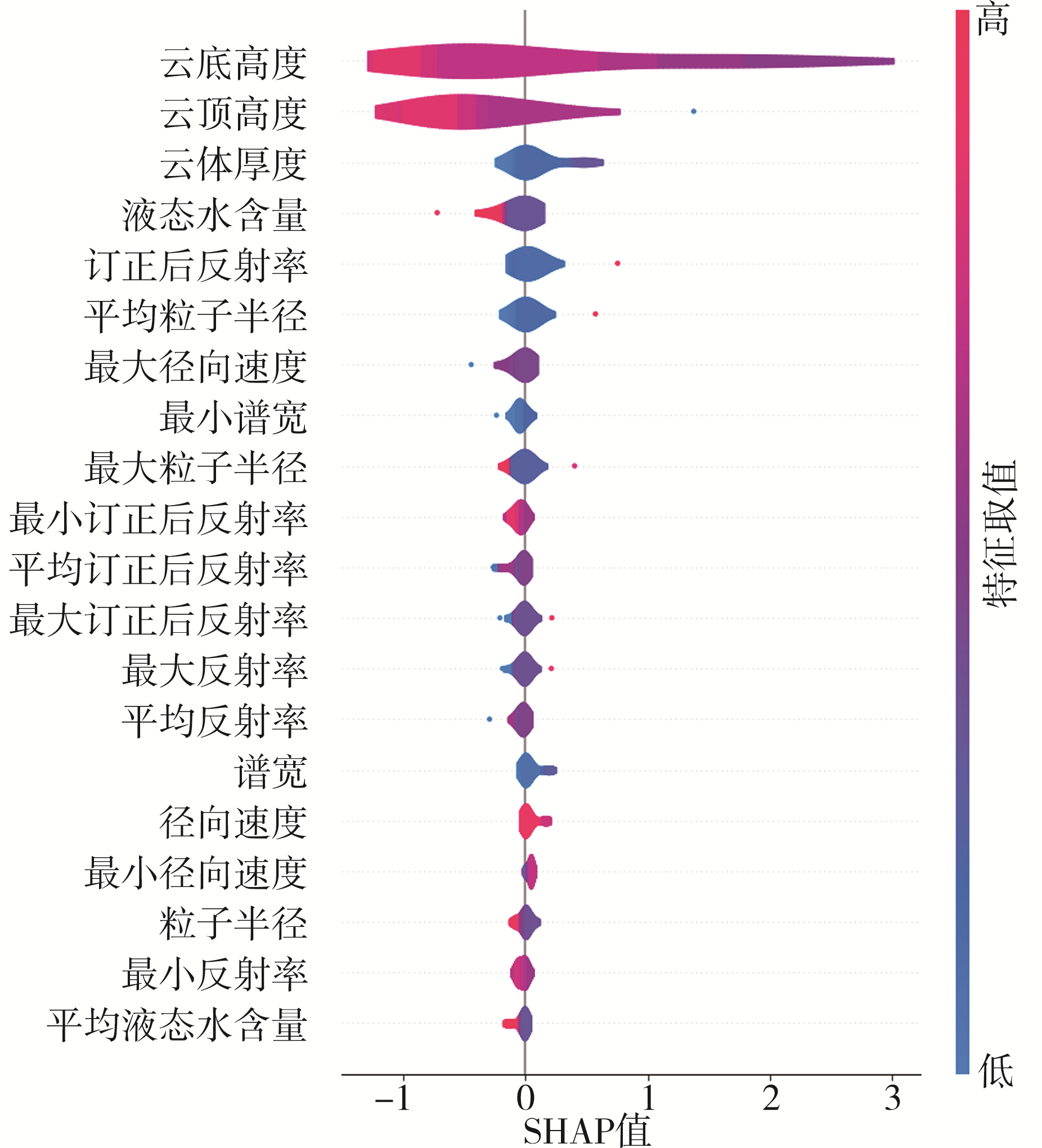

图6 特征量重要性评估

Fig.6 Evaluation of the importance of feature quantities

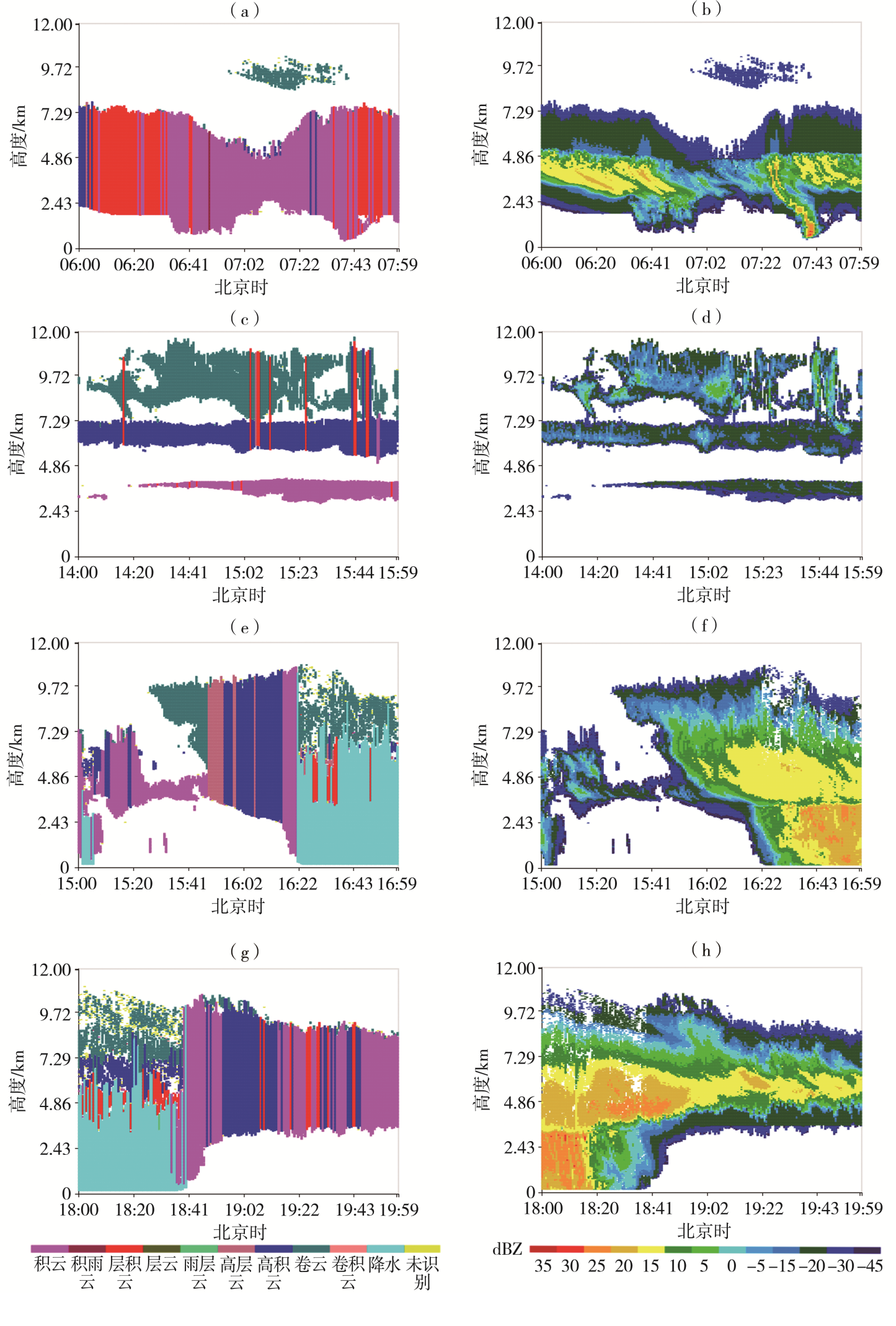

图7 张掖外场2024年5月17日06:00—08:00（a、b）、9月4日14:00—16:00（c、d）、7月18日15:00—17:00（e、f）及7月18日18:00—20:00（g、h）AI云分类（a、c、e、g）和毫米波云雷达反射率因子（单位：dBZ）（b、d、f、h）

Fig.7 AI-based cloud classification (a, c, e, g) and millimeter-wave cloud radar reflectivity factors (Unit: dBZ) (b, d, f, h) from the Zhangye field campaign during the periods of 06:00-08:00 on 17 May (a, b), 14:00-16:00 on 4 September (c, d), 15:00-17:00 on 18 July (e, f), and 18:00-20:00 on 18 July (g, h), 2024
