基于前馈神经网络的多模式集成降水预报研究

doi:10.11755/j.issn.1006-7639(2024)-01-0117

干旱气象 ›› 2024, Vol. 42 ›› Issue (1): 117-128.DOI: 10.11755/j.issn.1006-7639(2024)-01-0117

基于前馈神经网络的多模式集成降水预报研究

朱文刚¹^,²(), 盛春岩¹^,²(), 范苏丹¹^,², 荣艳敏¹^,², 曲美慧³

1.山东省气象防灾减灾重点实验室，山东济南 250031
2.山东省气象科学研究所，山东济南 250031
3.吉林省气象科学研究所，吉林长春 130062

收稿日期:2022-11-28 修回日期:2023-09-08 出版日期:2024-02-29 发布日期:2024-03-06
通讯作者: 盛春岩（1972—），女，山东栖霞人，博士，正高级工程师，主要从事数值预报和天气预报技术开发。E-mail: sdqxscy@126.com。
作者简介:朱文刚（1985—），男，山东郯城人，硕士，高级工程师，主要从事数值天气预报和人工智能技术应用研究。E-mail: zhu122812@163.com。
基金资助:
山东省自然科学基金面上项目(ZR2020MD055);人工智能气象应用技术创新团队项目(SDCXTD2023-3);山东省重点研发计划项目(2016GSF120017);山东省气象局重点课题项目(2019sdqxz07);山东省气象局重点课题项目(2023sdqxz08);山东省气象科学研究所开放基金项目(SDQXKF2015Z01);山东省气象科学研究所开放基金项目(SDQXKF2015M03)

Research on multi-model integrated precipitation forecast based on feed forward neural network

ZHU Wengang¹^,²(), SHENG Chunyan¹^,²(), FAN Sudan¹^,², RONG Yanmin¹^,², QU Meihui³

1. Key Laboratory for Meteorological Disaster Prevention and Mitigation of Shandong Province，Jinan 250031，China
2. Shandong Institute of Meteorological Sciences，Jinan 250031，China
3. Jilin Institute of Meteorological Sciences，Changchun 130062，China

Received:2022-11-28 Revised:2023-09-08 Online:2024-02-29 Published:2024-03-06

摘要/Abstract

摘要：

为提高山东定量降水预报准确率，采用深度前馈神经网络（Deep Forword Neural Networks， DFNN）和降水分级最优TS（Threat Score）权重集成方法对多模式集成降水预报进行研究。对2019年4—9月欧洲中期天气预报中心（European Centre for Medium-Range Weather Forecasting， ECMWF）全球数值预报系统、中国气象局上海数值预报模式系统（China Meteorological Administration Shanghai 9 km， CMA-SH9）和中国气象局中尺度天气数值预报系统（China Meteorological Administration Mesoscale， CMA-MESO）逐24 h累积降水量预报进行有监督训练，得到4组DFNN（ES、EM、SM、ESM）深度学习模型，并利用多模式降水分级最优TS权重集成方法建立Mul-OTS（Multi-mode Optimal Threat Score）集成模型。用2020年4—9月各模式逐24 h累积降水量进行降尺度格点预报，对5种集成方案对比检验、个例分析应用。结果表明：不同起报时间、不同预报时效，5组集成方案均降低了平均相对误差，ESM方案最好，Mul-OTS方案最差；4组DFNN方案均提高了晴雨准确率，ESM方案最好，Mul-OTS方案低于模式预报；4组DFNN方案均提高了各降水等级TS、ETS评分，对弱降水的提高幅度大于强降水，Mul-OTS方案对小量级降水等级订正是负技巧，对大量级降水等级的订正效果较好，但仍不如ESM方案；个例分析发现降水强度和落区预报ESM方案均优于其他集成方案。因此业务上采用最优的ESM方案建立了定量降水格点预报系统，为智能网格预报提供重要支撑。

关键词: 前馈神经网络, 最优TS权重, 多模式集成, 格点降水预报

Abstract:

In order to improve the accuracy of quantitative precipitation forecasting in Shandong Province, the deep feedforward neural network (DFNN) and the optimal threat score (TS) weight ensemble method for precipitation grading were used to study the multi-model ensemble precipitation forecasting. Four groups of DFNN (ES, EM, SM, ESM) deep learning models were obtained by using the 24-hour cumulative precipitation forecast of Global Numerical Prediction System of the European Centre for Medium-Range Weather Forecasts, the Shanghai Numerical Prediction Model System of the China Meteorological Administration and the Mesoscale Numerical Weather Prediction System of the China Meteorological Administration from April to September 2019 for supervised training, and the Mul-OTS (Multi-mode Optimal Threat Score) integrated model was established by using the optimal TS weight integration method of multi-model precipitation classification. The down-scale grid prediction was made by using the accumulated precipitation of each model for 24 h from April to September 2020, and the comparison test and case analysis of five integrated schemes were carried out. The results show that the average relative error was reduced by the five integrated schemes with different starting time and lead times. The ESM scheme was the best, and the Mul-OTS scheme was the worst. All the four groups of DFNN schemes improved the accuracy of sunny and rainy prediction, the ESM scheme was the best, and the Mul-OTS scheme was lower than the model forecast. The four groups of DFNN schemes all improved the TS and ETS scores of each precipitation grade, and the improvement amplitude of weak precipitation was greater than that of strong precipitation. The Mul-OTS scheme was a negative technique for the correction of small precipitation levels, and the correction effect was better for the correction of large precipitation levels, but it was still inferior to the ESM scheme. A case study found that the ESM scheme for precipitation intensity and fall area forecast was superior to other integrated schemes. Therefore, the optimal ESM scheme was adopted to establish a quantitative precipitation grid forecasting system, which provides important support for intelligent grid forecasting.

Key words: feedforward neural network, optimal threat score weight, multi-mode integration, grid precipitation forecast

中图分类号:

P457.6

朱文刚, 盛春岩, 范苏丹, 荣艳敏, 曲美慧. 基于前馈神经网络的多模式集成降水预报研究[J]. 干旱气象, 2024, 42(1): 117-128.

ZHU Wengang, SHENG Chunyan, FAN Sudan, RONG Yanmin, QU Meihui. Research on multi-model integrated precipitation forecast based on feed forward neural network[J]. Journal of Arid Meteorology, 2024, 42(1): 117-128.

图/表 12

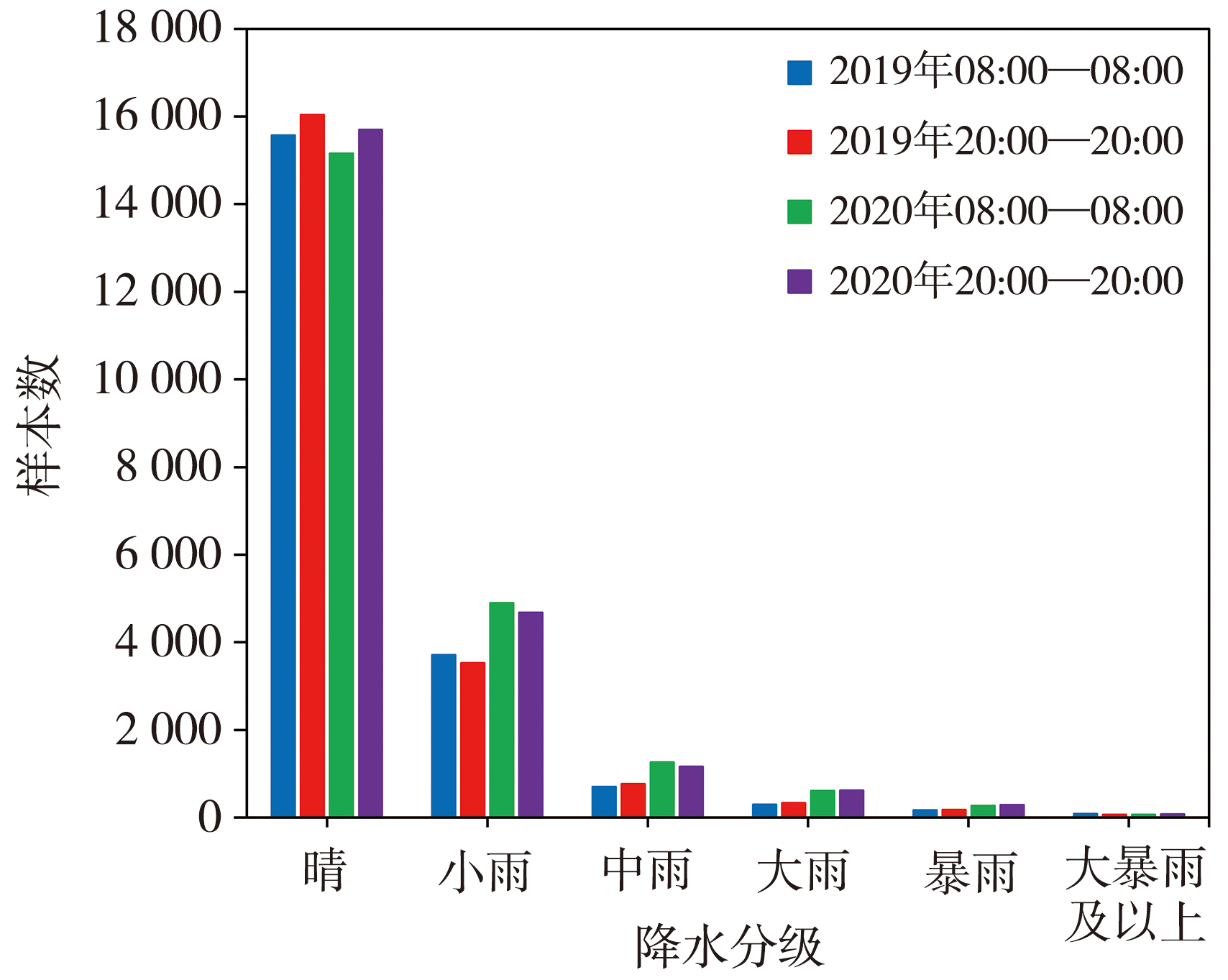

图1 2019、2020年4—9月山东省123个国家站不同降水等级样本数

Fig.1 The number of precipitation samples of different grades at 123 national stations in Shandong Province from April to September in 2019 and 2020

图2 2019年4—9月不同模式预报的不同降水等级24 h累积降水量TS评分（a）和权重系数（b）

Fig.2 Threat score (a) and weight coefficients (b) of 24 h accumulated precipitation of different grades predicted by different models from April to September 2019

图3 深度前馈神经网络结构示意图

Fig.3 Structure diagram of deep feedforward neural network

表1 方案设计

Tab.1 Design scheme

方案	模式	简称
1	ECMWF、CMA-SH9	ES
2	ECMWF、CMA-MESO	EM
3	CMA-SH9、CMA-MESO	SM
4	ECMWF、CMA-SH9、CMA-MESO	ESM
5	ECMWF、CMA-SH9、CMA-MESO	Mul-OTS

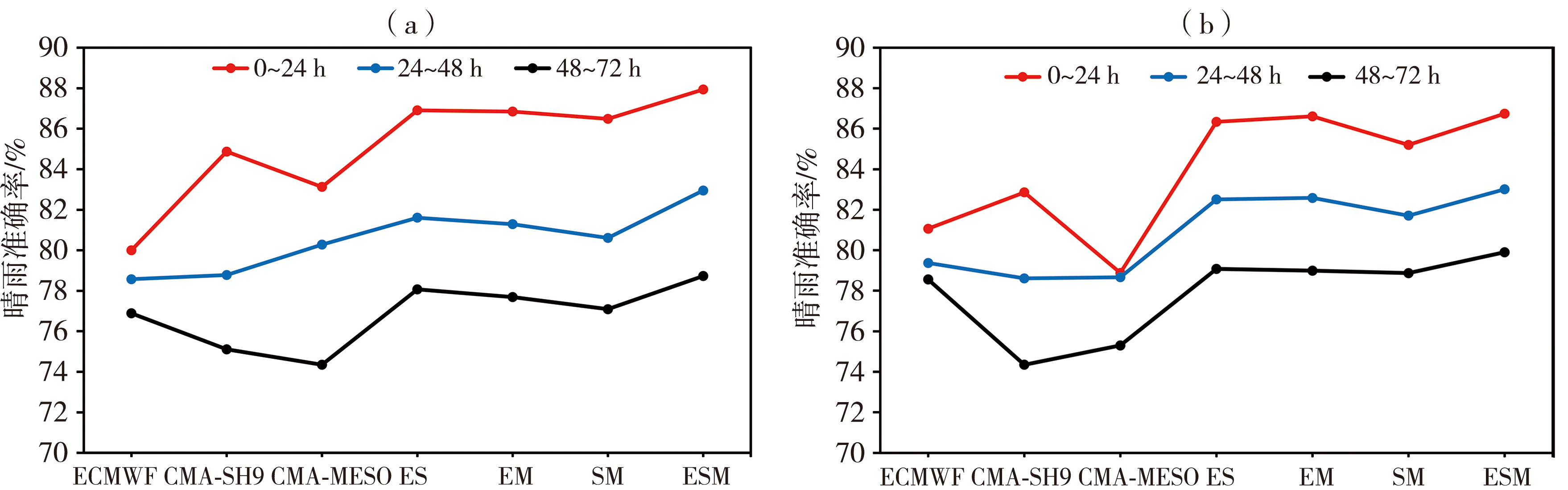

图4 DFNN方法10次交叉验证及模式预报的山东省2019年4—9月不同预报时效晴雨准确率（a）08:00起报，（b）20：00起报

Fig.4 The accuracy of sunny and rainy of 10 times cross validation using DFNN method and the model prediction with different lead times in Shandong Province from April to September 2019 (a) starting at 08:00, (b) starting at 20:00

表2 DFNN方法10次交叉验证及模式预报的山东省不同起报时间、不同预报时效的2019年4—9月平均相对误差

Tab.2 The mean relative error of 10 times cross validation using DFNN method and model prediction with different start times and different lead times in Shandong Province from April to September 2019

预报时效	ECMWF		CMA-SH9		CMA-MESO		ES		EM		SM		ESM
预报时效	08：00 起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报
0~24 h	0.51	0.52	0.59	0.59	0.57	0.57	0.47	0.47	0.47	0.46	0.48	0.49	0.46	0.45
24~48 h	0.58	0.57	0.60	0.60	0.65	0.66	0.49	0.48	0.50	0.52	0.52	0.51	0.49	0.48
48~72 h	0.63	0.62	0.65	0.65	0.69	0.70	0.52	0.52	0.53	0.54	0.55	0.54	0.51	0.52

表3 不同模式和不同方案预报的山东省不同起报时间、不同预报时效的2020年4—9月逐24 h累积降水量平均相对误差

Tab.3 The mean relative error of 24-hour cumulative precipitation predicted with different starting time and different lead times by different models and different schemes in Shandong Province from April to September 2020

预报时效	ECMWF		CMA-SH9		CMA-MESO		ES		EM		SM		ESM		Mul-OTS
预报时效	08：00 起报	20：00 起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报	08：00起报	20：00起报
0~24 h	0.46	0.43	0.36	0.43	0.34	0.37	0.27	0.26	0.26	0.25	0.26	0.26	0.25	0.24	0.32	0.34
24~48 h	0.48	0.45	0.46	0.45	0.41	0.40	0.32	0.30	0.31	0.28	0.34	0.30	0.29	0.30	0.40	0.37
48~72 h	0.50	0.48	0.50	0.50	0.44	0.42	0.36	0.34	0.33	0.32	0.38	0.34	0.35	0.32	0.42	0.40

图5 不同模式和不同方案预报山东省不同预报时效的2020年4—9月逐24 h累积降水量晴雨准确率（a）08:00起报，（b）20：00起报

Fig.5 The accuracy of sunny and rainy of 24-hour cumulative precipitation predicted by different models and different schemes with different lead times in Shandong Province from April to September 2020 (a) starting at 08:00, (b) starting at 20:00

图6 不同模式和不同方案预报2020年4—9月山东省0~24 h累积降水量的TS评分（a）、漏报率（b）、空报率（c）、Bias评分（d）和ETS评分（e）

Fig.6 Threat score (a), miss rate (b), false alarm rate (c), bias score (d) and equitable threat score (e) of 0-24 h cumulative precipitation predicted by different models and different schemes in Shandong Province from April to September 2020

图7 不同模式和不同方案预报2020年4—9月山东省24~48 h累积降水量的TS评分（a）、漏报率（b）、空报率（c）、Bias评分（d）和ETS评分（e）

Fig.7 Threat score (a), miss rate (b), false alarm rate (c), bias score (d) and equitable threat score (e) of 24-48 h cumulative precipitation predicted by different models and different schemes in Shandong Province from April to September 2020

图8 2021年8月23日08：00至24日08：00 24 h累积降水量的观测值及不同模式和不同方案的预报值（a）观测值、（b）ECMWF、（c）CMA-SH9、（d）CMA-MESO、（e）ES、（f）EM、（g）SM、（h）ESM、（i）Mul-OTS

Fig.8 The observed values and the predicted values of different models and different schemes of 24 h cumulative precipitation from 08:00 on 23 to 08:00 on 24 August 2021 (a) observation, (b) ECMWF, (c) CMA-SH9, (d) CMA-MESO, (e) ES, (f) EM, (g) SM, (h) ESM, (i) Mul-OTS

图9 不同模式和不同方案预报山东省2020年4—9月12~36 h（a、c）、36~60 h（b、d）累积降水量晴雨准确率（a、b）和ETS评分(c、d)

Fig.9 The accuracy of sunny and rainy (a, b) and equitable threat score (c, d) of cumulative precipitation in 12~36 h (a, c) and 36~60 h (b, d) from April to September 2020 in Shandong Province were predicted by different models and different schemes
