基于空间结构函数的地面气象观测站网布局研究

doi:10.11755/j.issn.1006-7639-2025-02-0329

摘要/Abstract

摘要： 为提高地面气象观测站网布局的科学合理性，利用1992—2021年国家级基准、基本及常规气象站观测资料，分析山东省平原和山地丘陵两类地形的气温、相对湿度、降水、气压（简称“4要素”）结构函数，确定4要素站网的最佳布站方案与布设距离，并评估现有观测站网布局的适宜性。结果表明，山地丘陵地区4要素的结构函数值均高于平原地区，平原地区结构函数更接近线性；山地丘陵在3种内插方式下的内插标准误差均高于平原地区；当距离满足点值内插标准误差小于观测标准误差时，4要素均以正三角形布站的内插精度最高。山东省国家级基准、基本及常规气象观测站的合理布站方式为正三角形布设；平原和山地丘陵的最佳布站距离分别不超过36.4、29.4 km。分要素看，气温分别不超过36.4 km和29.4 km；相对湿度不超过90.9 km和73.3 km；降水不超过81.9 km和52.3 km；气压不超过44.8 km和31.2 km。平原地区观测站网布局的适宜性优于山地丘陵地区。

关键词: 结构函数, 站网布局, 内插标准误差, 内插精度, 最大容许误差, 最大容许距离

Abstract:

To enhance the scientific rationality of surface meteorological observation station network layout, this study analyzed the structural functions of air temperature, relative humidity, precipitation, and air pressure (collectively referred to as “the four elements”) in plain and hilly areas of Shandong Province using data from national reference, basic, and conventional meteorological observation stations from 1992 to 2021. The optimal station distribution scheme and spacing for the four elements were determined, and the suitability of the existing observation network was evaluated. The results show that the structural function values of the four elements are higher in hilly areas than those in plains, with structural functions in plains exhibiting a more linear pattern. The interpolation standard error under three interpolation methods is also higher in hilly areas. When the point-value interpolation standard error is smaller than the observation standard error, the highest interpolation accuracy for all four elements is achieved using an equilateral triangle station layout. In Shandong Province, the optimal layout for national reference, basic, and conventional meteorological observation stations is an equilateral triangle configuration. The optimal station spacing is no more than 36.4 km in plains and 29.4 km in hilly areas. Specifically, the optimal spacing is 36.4 km (plains) and 29.4 km (hilly areas) for air temperature; 90.9 km (plains) and 73.3 km (hilly areas) for relative humidity; 81.9 km (plains) and 52.3 km (hilly areas) for precipitation; and 44.8 km (plains) and 31.2 km (hilly areas) for air pressure. Overall, the suitability of the observation network layout is better in plain areas than in hilly areas.

Key words: structure function, station network layout, interpolation standard error, interpolation accuracy, maximum allowable error, maximum allowable distance

中图分类号:

P411

张玉洁. 基于空间结构函数的地面气象观测站网布局研究[J]. 干旱气象, 2025, 43(2): 329-336.

ZHANG Yujie. Research on layout of surface meteorological observation stations based on spatial structure function[J]. Journal of Arid Meteorology, 2025, 43(2): 329-336.

图/表 8

图1 山东省64个平原站和55个山地丘陵站分布

Fig.1 Distribution map of 64 plain stations and 55 mountain and hill stations in Shandong Province

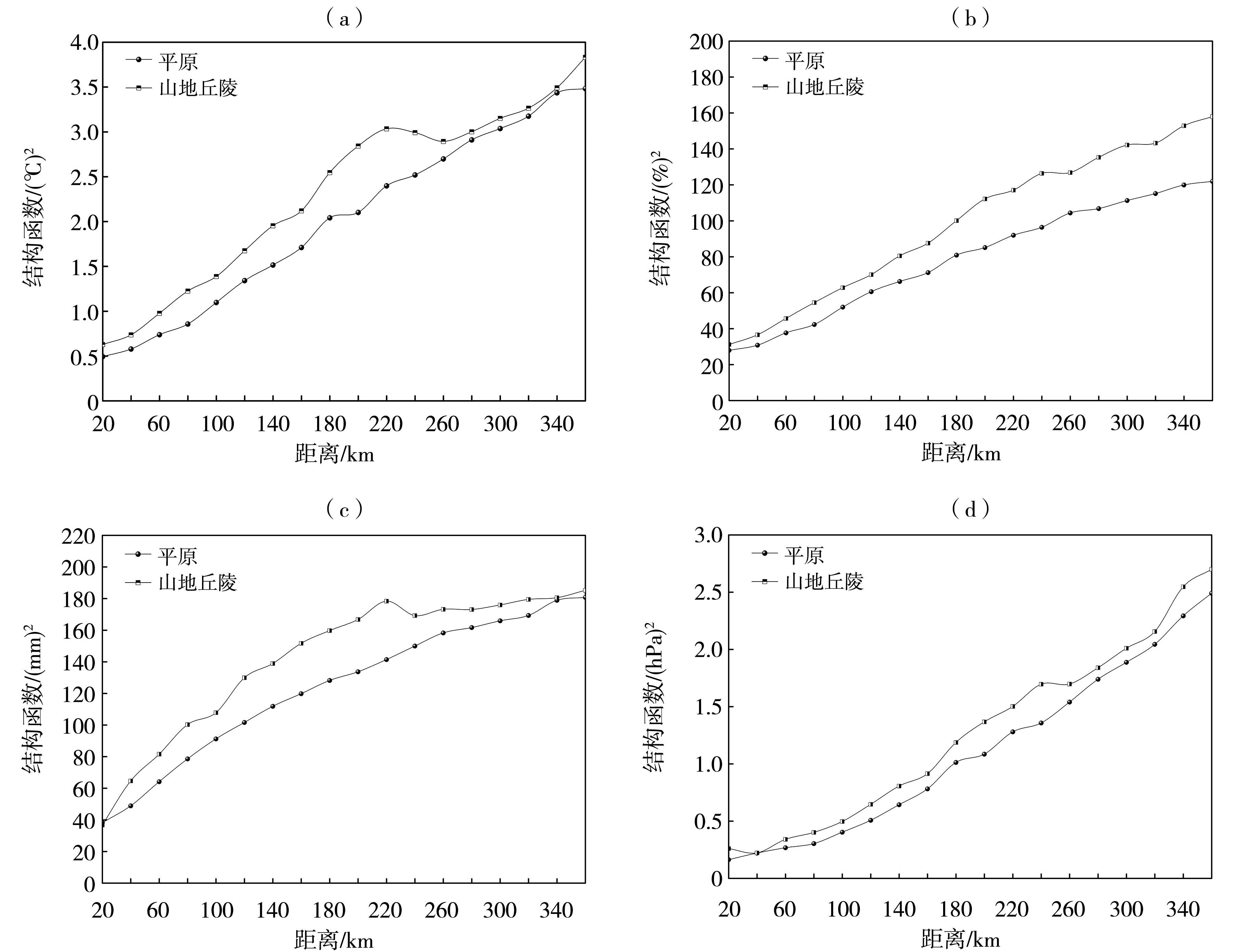

图2 山东1992—2021年平原及山地丘陵日平均气温（a）、平均相对湿度（b）、降水量（c）及平均气压（d）的结构函数随距离的变化

Fig.2 Variation of the structural functions of daily average temperature (a), average relative humidity (b), precipitation (c) and average pressure (d) change with distance in plain and hilly areas in Shandong from 1992 to 2021

表1 山东1992—2021年日平均气温、平均相对湿度、降水量及平均气压结构函数与距离的回归方程

Tab.1 The regression equations of the structural functions of daily average temperature， average relative humidity， precipitation and average pressure with distance in Shandong from 1992 to 2021

要素	站点类型	回归方程
气温	平原	$b' f = 0.157 4 + 0.010 3 × L - 2.454 × 10 - 6 × L 2$
气温	山地丘陵	$b' f = 0.184 6 + 0.015 1 × L - 1.536 × 10 - 5 × L 2$
相对湿度	平原	$b' f = 15.473 2 + 0.407 1 × L - 2.946 × 10 - 4 × L 2$
相对湿度	山地丘陵	$b' f = 16.134 1 + 0.526 4 × L - 3.652 × 10 - 4 × L 2$
降水	平原	$b' f = 24.648 5 + 0.718 8 × L - 8.059 × 10 - 4 × L 2$
降水	山地丘陵	$b' f = 23.237 4 + 1.063 1 × L - 1.780 × 10 - 3 × L 2$
气压	平原	$b' f = 0.054 7 + 0.002 9 × L + 1.073 × 10 - 5 × L 2$
气压	山地丘陵	$b' f = 0.057 8 + 0.004 4 × L + 7.825 × 10 - 6 × L 2$

表1 山东1992—2021年日平均气温、平均相对湿度、降水量及平均气压结构函数与距离的回归方程

要素	站点类型	回归方程
气温	平原	$b' f = 0.157 4 + 0.010 3 × L - 2.454 × 10 - 6 × L 2$
气温	山地丘陵	$b' f = 0.184 6 + 0.015 1 × L - 1.536 × 10 - 5 × L 2$
相对湿度	平原	$b' f = 15.473 2 + 0.407 1 × L - 2.946 × 10 - 4 × L 2$
相对湿度	山地丘陵	$b' f = 16.134 1 + 0.526 4 × L - 3.652 × 10 - 4 × L 2$
降水	平原	$b' f = 24.648 5 + 0.718 8 × L - 8.059 × 10 - 4 × L 2$
降水	山地丘陵	$b' f = 23.237 4 + 1.063 1 × L - 1.780 × 10 - 3 × L 2$
气压	平原	$b' f = 0.054 7 + 0.002 9 × L + 1.073 × 10 - 5 × L 2$
气压	山地丘陵	$b' f = 0.057 8 + 0.004 4 × L + 7.825 × 10 - 6 × L 2$

表2 山东1992—2021年3种内插方式气温、相对湿度、降水量和气压的内插标准误差与距离的关系式

Tab.2 The relationship between the interpolation standard error of temperature， relative humidity， precipitation and pressure and distance under three interpolation methods in Shandong from 1992 to 2021

要素	站点类型	内插方式	内插标准误差与距离的关系式	要素	站点类型	内插方式	内插标准误差与距离的关系式
气温	平原	线段	$E = 0.039 4 + 2.575 × 10 - 3 × L$	降水	平原	线段	$E = 6.162 + 1.797 × 10 - 1 × L$
		正三角形	$E = 0.026 2 + 2.513 × 10 - 3 × L$			正三角形	$E = 4.108 + 1.754 × 10 - 1 × L$
		正方形	$E = 0.019 7 + 2.887 × 10 - 3 × L$			正方形	$E = 3.081 + 2.015 × 10 - 1 × L$
	山地丘陵	线段	$E = 0.046 2 + 3.775 × 10 - 3 × L$		山地丘陵	线段	$E = 5.809 + 2.658 × 10 - 1 × L$
		正三角形	$E = 0.030 8 + 3.685 × 10 - 3 × L$			正三角形	$E = 3.873 + 2.594 × 10 - 1 × L$
		正方形	$E = 0.023 1 + 4.233 × 10 - 3 × L$			正方形	$E = 2.905 + 2.980 × 10 - 1 × L$
相对湿度	平原	线段	$E = 3.868 + 1.018 × 10 - 1 × L$	气压	平原	线段	$E = 0.013 7 + 7.250 × 10 - 4 × L$
		正三角形	$E = 2.579 + 9.934 × 10 - 2 × L$			正三角形	$E = 0.009 1 + 7.076 × 10 - 4 × L$
		正方形	$E = 1.934 + 1.141 × 10 - 1 × L$			正方形	$E = 0.006 8 + 8.130 × 10 - 4 × L$
	山地丘陵	线段	$E = 4.034 + 1.316 × 10 - 1 × L$		山地丘陵	线段	$E = 0.014 5 + 1.10 × 10 - 3 × L$
		正三角形	$E = 2.689 + 1.285 × 10 - 1 × L$			正三角形	$E = 0.009 6 + 1.074 × 10 - 3 × L$
		正方形	$E = 2.017 + 1.476 × 10 - 1 × L$			正方形	$E = 0.007 2 + 1.233 × 10 - 3 × L$

表2 山东1992—2021年3种内插方式气温、相对湿度、降水量和气压的内插标准误差与距离的关系式

要素	站点类型	内插方式	内插标准误差与距离的关系式	要素	站点类型	内插方式	内插标准误差与距离的关系式
气温	平原	线段	$E = 0.039 4 + 2.575 × 10 - 3 × L$	降水	平原	线段	$E = 6.162 + 1.797 × 10 - 1 × L$
		正三角形	$E = 0.026 2 + 2.513 × 10 - 3 × L$			正三角形	$E = 4.108 + 1.754 × 10 - 1 × L$
		正方形	$E = 0.019 7 + 2.887 × 10 - 3 × L$			正方形	$E = 3.081 + 2.015 × 10 - 1 × L$
	山地丘陵	线段	$E = 0.046 2 + 3.775 × 10 - 3 × L$		山地丘陵	线段	$E = 5.809 + 2.658 × 10 - 1 × L$
		正三角形	$E = 0.030 8 + 3.685 × 10 - 3 × L$			正三角形	$E = 3.873 + 2.594 × 10 - 1 × L$
		正方形	$E = 0.023 1 + 4.233 × 10 - 3 × L$			正方形	$E = 2.905 + 2.980 × 10 - 1 × L$
相对湿度	平原	线段	$E = 3.868 + 1.018 × 10 - 1 × L$	气压	平原	线段	$E = 0.013 7 + 7.250 × 10 - 4 × L$
		正三角形	$E = 2.579 + 9.934 × 10 - 2 × L$			正三角形	$E = 0.009 1 + 7.076 × 10 - 4 × L$
		正方形	$E = 1.934 + 1.141 × 10 - 1 × L$			正方形	$E = 0.006 8 + 8.130 × 10 - 4 × L$
	山地丘陵	线段	$E = 4.034 + 1.316 × 10 - 1 × L$		山地丘陵	线段	$E = 0.014 5 + 1.10 × 10 - 3 × L$
		正三角形	$E = 2.689 + 1.285 × 10 - 1 × L$			正三角形	$E = 0.009 6 + 1.074 × 10 - 3 × L$
		正方形	$E = 2.017 + 1.476 × 10 - 1 × L$			正方形	$E = 0.007 2 + 1.233 × 10 - 3 × L$

图3 山东1992—2021年平原和山地丘陵气温（a）、相对湿度（b）、降水量（c）和气压（d）在3种内插方式下的内插标准误差随距离的变化

Fig.3 The changes of interpolation standard errors of temperature (a), relative humidity (b), precipitation (c) and air pressure (d) with distance in plains and hilly areas in Shandong from 1992 to 2021 under three interpolation methods

表3 各观测要素在3种布站方案下的最大容许内插标准误差和最大容许距离

Tab.3 Maximum allowable interpolation standard error and maximum allowable distance of each observation element under three stationing schemes

要素	区域	E_max	$E m a x$	最大容许距离/km
要素	区域	E_max	$E m a x$	线段内插	正三角形内插	正方形内插
气温	平原	0.118/（℃）²	0.344/℃	30.4	36.4	33.9
气温	山地丘陵	0.138/（℃）²	0.371/℃	24.6	29.4	27.4
相对湿度	平原	11.605/（%）²	3.407/%	76.0	90.9	84.7
相对湿度	山地丘陵	12.101/（%）²	3.479/%	61.3	73.3	68.3
降水	平原	18.486/（mm）²	4.30/mm	68.6	81.9	76.5
降水	山地丘陵	17.428/（mm）²	4.175/mm	43.7	52.3	48.7
气压	平原	0.041/（hPa）²	0.202/hPa	37.5	44.8	41.8
气压	山地丘陵	0.043/（hPa）²	0.207/hPa	26.1	31.2	29.1

表3 各观测要素在3种布站方案下的最大容许内插标准误差和最大容许距离

Tab.3 Maximum allowable interpolation standard error and maximum allowable distance of each observation element under three stationing schemes

要素	区域	E_max	$E m a x$	最大容许距离/km
要素	区域	E_max	$E m a x$	线段内插	正三角形内插	正方形内插
气温	平原	0.118/（℃）²	0.344/℃	30.4	36.4	33.9
气温	山地丘陵	0.138/（℃）²	0.371/℃	24.6	29.4	27.4
相对湿度	平原	11.605/（%）²	3.407/%	76.0	90.9	84.7
相对湿度	山地丘陵	12.101/（%）²	3.479/%	61.3	73.3	68.3
降水	平原	18.486/（mm）²	4.30/mm	68.6	81.9	76.5
降水	山地丘陵	17.428/（mm）²	4.175/mm	43.7	52.3	48.7
气压	平原	0.041/（hPa）²	0.202/hPa	37.5	44.8	41.8
气压	山地丘陵	0.043/（hPa）²	0.207/hPa	26.1	31.2	29.1

表4 山东省16个地市现有国家级基准、基本及常规气象观测站站间距、站点数与最佳站间距及站点数的对比

Tab.4 Comparison of the existing station spacing and number of national reference， basic and conventional meteorological observation stations in 16 prefecture-level cities of Shandong Province with the optimal station spacing and number

地市	现有国家级基准、基本及常规气象观测站		国家级基准、基本及常规气象观测站最佳站间距及站点数
	站间距/km	站点数/个	平原		山地丘陵
	站间距/km	站点数/个	站间距/km	站点数/个	站间距/km	站点数/个
滨州	36.2	7	36.4	7
东营	40.6	5	36.4	6
菏泽	36.8	9	36.4	9
德州	30.7	11	36.4	8
聊城	32.8	8	36.4	7
济南	33.8	7	36.4	4	29.4	4
济宁	31.9	11	36.4	5	29.4	5
临沂	41.5	10	36.4	5	29.4	12
泰安	35.9	6	36.4	2	29.4	6
潍坊	42.4	9	36.4	8	29.4	7
枣庄	30.2	5	36.4	2	29.4	3
淄博	27.3	8	36.4	1	29.4	5
青岛	40.2	7			29.4	13
日照	42.3	3			29.4	6
威海	31.1	6			29.4	7
烟台	35.5	11			29.4	16

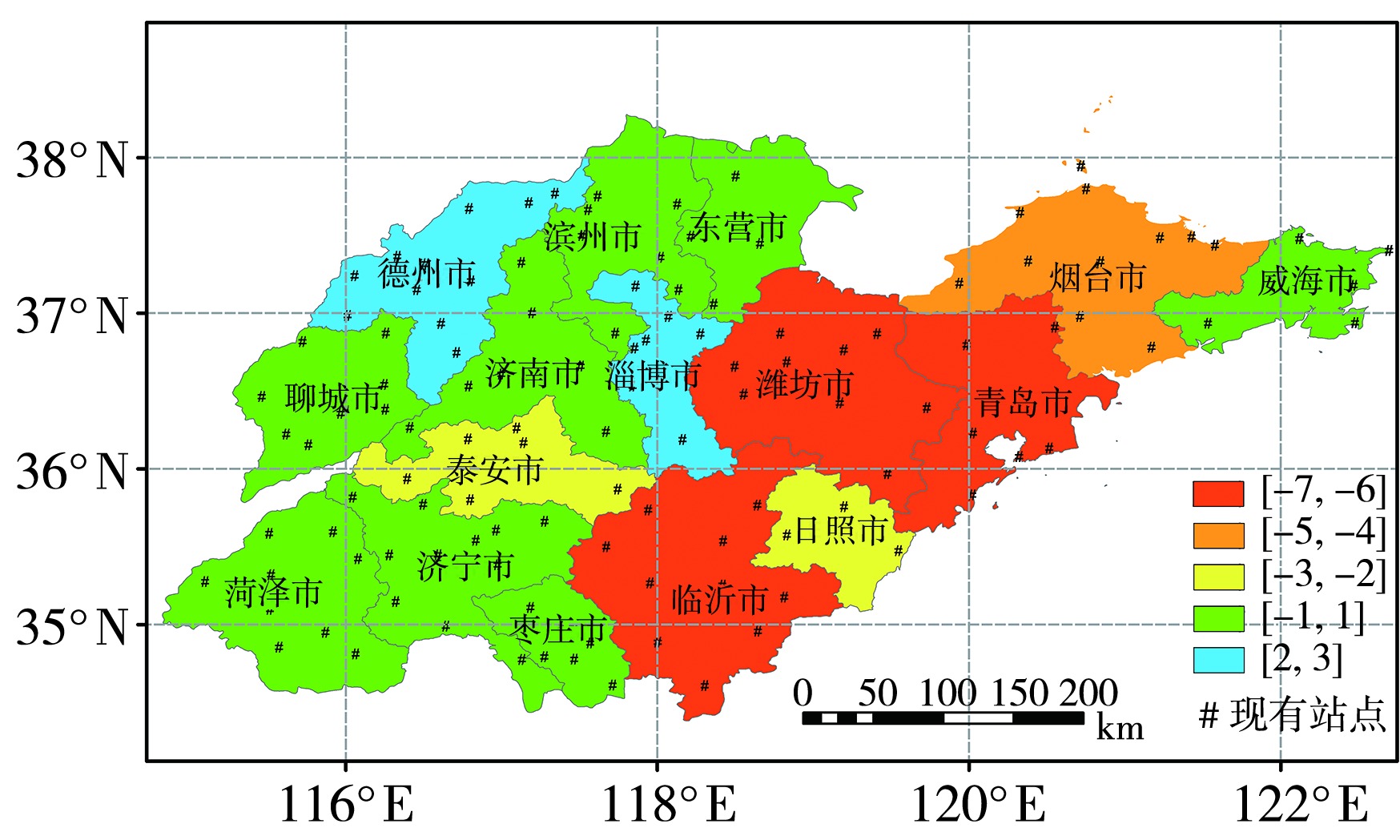

图4 山东省16个地市国家级基准、基本及常规气象观测站现有站点数与最佳站点数的差值分布

Fig.4 The difference distribution between the existing number of sites and the optimal number of sites of national reference， basic and conventional meteorological observation stations in the 16 prefecture-level cities of Shandong Province
