基于多种机器学习算法的风电功率预测融合模型

doi:10.11755/j.issn.1006-7639-2024-05-0710

基于多种机器学习算法的风电功率预测融合模型

韩自奋^,¹, 陈宁¹, 范义², 谢志华², 沙莎^,³

1.国网甘肃省电力公司，甘肃兰州 730030

2.国网甘肃省电力公司张掖供电公司，甘肃张掖 734000

3.中国气象局兰州干旱气象研究所，甘肃省干旱气候变化与减灾重点实验室，中国气象局干旱气候变化与减灾重点实验室，甘肃兰州 730020

Fusion model of wind power prediction based on multiple machine learning algorithms

HAN Zifen^,¹, CHEN Ning¹, FAN Yi², XIE Zhihua², SHA Sha^,³

1. State Grid Gansu Electric Power Company， Lanzhou 730030， China

2. State Grid Gansu Electric Power Company Zhangye Power Supply Company， Zhangye 734000， Gansu， China

3. Institute of Arid Meteorology， CMA， Key Laboratory of Arid Climate Change and Reducing Disaster of Gansu Province， Key Laboratory of Arid Climate Change and Disaster Reduction of CMA， Lanzhou 730020， China

通讯作者: 沙莎（1985—），女，汉族，辽宁沈阳人，主要从事机器学习应用研究。E-mail：nuist_shasha@126.com。

责任编辑: 王涓力；校对：黄小燕

收稿日期: 2023-07-21 修回日期: 2024-01-29

基金资助:

国家电网有限公司科技项目“基于合理量率一体下的甘肃风光储最佳配置比例研究”(52270723000900K)

Received: 2023-07-21 Revised: 2024-01-29

作者简介 About authors

韩自奋（1976—），男，汉族，甘肃民乐人，博士，正高级工程师，主要从事水电及新能源调度管理工作。E-mail:7638403@qq.com。

摘要

风电场发电功率的精确预测对调度部门及时调整发电规划意义重大。利用2020年1月1日—12月31日甘肃酒泉中广核干东风电场的风功率及风塔风速数据，基于多种典型的机器学习算法和单一模型在测试集上表现出的特点，研究K近邻（K-Nearest Neighbor，KNN）、装袋算法（Bootstrap Aggregating，BA）与卷积神经网络（Convolutional Neural Network，CNN）的组合方法，建立融合KNN、BA与CNN的风电功率预测模型。结果表明，单一模型均存在对部分值低值高估的情况，其中多层感知机（Multilayer Perceptron，MLP）、CNN这两种神经网络还存在明显的高值低估现象；BA模型预测精度最高，其在测试集上的均方根误差（Root Mean Square Error， RMSE）为13.08 MW；组合模型均能一定程度上提高单一模型的预测精度，其中CNN组合模型在测试集上RMSE为12.21 MW，比单一模型中最好的BA模型RMSE下降约6.7%，CNN组合模型可以明显改善CNN单一模型高值低估、低值高估和BA模型低值高估的情况。

关键词： CNN; 装袋算法; KNN; 风电功率

Abstract

The accurate prediction of wind power is of great significance for the dispatching department to adjust power generation planning in a timely manner. Machine learning is one of the main methods of wind power prediction at present. However, how to select reliable and effective single model from numerous machine learning algorithms, and how to fit and associate different models are the key and difficult points of multi-model combination prediction methods. Based on the wind power and wind tower wind speed data of Jiuquan Gandong Wind Power Electric Station of China Genneral Nuclear Power Corporation from January 1, 2020 to December 31, 2020, and the characteristics of various typical machine learning algorithms and a single model on the test set, the combination method of K-Nearest Neighbor (KNN), Bootstrap Aggregating (BA) and Convolutional Neural Network (CNN) is studied, and a wind power prediction model that integrates KNN, BA and CNN is established. The results show that all single models overestimate the low values of some values, and the Multi-Layer Perceptron (MLP) and CNN neural networks also underestimate the high values. The BA model has the highest prediction accuracy, and its Root Mean Square Error (RMSE) on the test set is 13.08 MW. The combined models can improve the prediction accuracy of the single model to a certain extent. The RMSE of the CNN combined model on the test set is 12.21 MW, which is about 6.7% lower than the RMSE of the best BA model in the single models. The CNN combined model can significantly improve the situation that the high value is underestimated, the low value is overestimated for the CNN single model, and the low value is overestimated for the BA model. The prediction model established in this article can be extended to practical wind power prediction.

Keywords： CNN; Bagging; KNN; wind power

PDF (11388KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

韩自奋, 陈宁, 范义, 谢志华, 沙莎. 基于多种机器学习算法的风电功率预测融合模型[J]. 干旱气象, 2024, 42(5): 710-718 DOI:10.11755/j.issn.1006-7639-2024-05-0710

HAN Zifen, CHEN Ning, FAN Yi, XIE Zhihua, SHA Sha. Fusion model of wind power prediction based on multiple machine learning algorithms[J]. Arid Meteorology, 2024, 42(5): 710-718 DOI:10.11755/j.issn.1006-7639-2024-05-0710

0 引言

近年来，随着风电技术的快速发展，风电在世界各国的电能供应占比不断提高，目前，开发风能的主要途径依然是大范围的并网发电。与传统的火力发电不同，风能具有很大的随机性和间歇性，风向和风速改变会导致发电功率上下波动，这会严重影响储能系统配置、充放电策略和电网的电压稳定性。电网运行需满足负荷约束和安全运行约束（林卫星等，2012；余贻鑫和秦超，2014），风电场发电功率的精确预测对调度部门及时调整发电规划意义重大，不仅能够减轻风电的不确定性对整个供电网络的不良影响，还能实现风电的最大化使用，防止风电浪费并促进风电的发展（牛哲文等，2018）。

现有的风功率预测技术主要有物理方法、统计方法、机器学习方法。其中，物理方法（张铁军等，2011；许沛华等，2021）以数值模式为基础，通过预测未来风速、风向，结合风电机组的“风速-功率”曲线得到未来的风功率预测值，然而风速、风向预测必然存在一定的误差，这个误差通过“风速-功率”曲线会得到传递，另外数值天气预报更新速度相对较慢，因此，物理方法更加适合风功率的中短期预测。统计方法主要根据风功率历史数据建立统计学习模型对未来的风功率进行预测，如自回归（Erdem and Shi， 2011）和自回归移动平均（邹金等，2019；赵征和汪向硕，2020），这种方法简单，但是风功率预测往往涉及大量的历史数据，且历史数据对预测值影响很大，历史数据量不足会使预测结果不够精准。机器学习方法正处于高速发展之中，其强大的非线性映射能力使其能从历史数据学习特定的映射关系，并有极强的自我修正功能，是近年来风功率的主流预测方法（Cao et al.，2019）。基于神经网络的深度学习模型是应用最广泛的一种机器学习方法，如卷积神经网络（Convolutional Neural Network，CNN）（Wang et al.，2018）、深度置信神经网络、长短期记忆网络（Long Short-term Memory，LSTM）（贾睿等，2022；谷学静等，2023；申艳杰和尚兆晖，2023；宋江涛等，2023）、门限循环网络（Gated Recurrent Unit，GRU）（Niu et al.，2020；王雨城，2020），决策树模型、K近邻（K-Nearest Neighbor，KNN）模型以及梯度提升决策树、装袋算法等集成算法（李国和江晓东，2018；杨秀媛等，2018；梁涛等，2020）在超短期风功率预测中也得到一定应用，但使用相对较少。已有研究一方面通过多种算法的组合来提高预测性能，如Liu等（2018）基于小波包分解（Wavelet Packet Decomposition，WPD）、CNN和LSTM网络的深度学习模型，建立了多种模型融合的风功率组合预测方法；Hong和 Rioflorido（2019）釆用CNN和以双高斯函数（Double Gaussian Function， DGF）作为激活函数的径向基神经网络（Radial Basis Function Neural Network，RBFNN）建立组合预测模型对风功率进行预测。另一方面，通过参数优化算法的改进从而提高模型的预测性能，如丁家乐等（2019）使用改进的萤火虫算法优化了回声状态网络（Echo State Network，ESN）权值的计算，王雨城（2020）提出一种改进的混合蚱蜢优化算法优化了CGRU（CNN结合GRU）的网络参数，研究表明改进的参数优化算法提高了模型的预测精度。

完全预报（Prefect Prognostic，PP）法是数值预报产品解释应用中成熟的方法（牟银杰，2003；蔡义勇等，2006），使用该方法需要建立同时刻预测因子与预测要素的“真”函数关系模型，其优点是所建立的关系模型不依赖于具体的数值产品，而且随着数值模式预测精度的提高，对风功率的预测精度也会随之提高。在实际应用中，将不同预报时效（如短期、超短期）的数值预报结果代入模型中，便可得到相应时效的风功率预测产品。利用PP法进行风功率预测的一个关键步骤就是建立同时刻预测因子与风功率间可靠的预测模型。在超短期、短期、中长期等不同时间尺度的风功率预测领域，机器学习模型尤其是组合模型应用十分广泛。而通过近几十年的发展，机器学习算法繁多，如何选择可靠有效的单一模型以及如何契合、关联不同模型是多模型组合预测方法的重点和难点。本文基于KNN、引导聚集算法（Bootstrap Aggregating，BA）、梯度提升决策树（Gradient Boosting Decision Tree，GBDT）、自适应提升树算法（Adaptive Boosting，AB）、多层感知机（Multilayer Perceptron， MLP）、CNN等几种典型的机器学习算法，根据KNN、BA、CNN在测试集上表现出的特点，研究KNN、BA与CNN的组合方法，建立融合KNN、BA与CNN的同时刻风功率预测模型，以期为利用PP法进行风功率预测提供支撑。

1 数据及方法

1.1 数据

使用2020年1月1日—12月31日甘肃酒泉中广核干东风电场的风功率及相同时刻的10 m、30 m、50 m、70 m高度风速、风向及气温、气压、湿度等观测数据，观测间隔为15 min，共有35 136条数据。为了提高数据的可靠性，首先对原始数据进行数据清洗，将原始数据集中的缺测值设为无效值（包括185条，占比约0.53%），另外使用3倍标准差方法将超过±3倍标准差的数据设置为无效值（包括1 003条数据，占比约2.90%），无效值用前后若干数据的平均值替换。然后对原始数据集进行划分，通过固定的随机数种子选择其中80%的数据作为训练集进行模型训练，20%的数据作为测试集用于模型验证。

1.2 机器学习方法

1）KNN算法

KNN算法（Cover and Hart， 1967）原理：存在一个样本数据集合x，比较x与 $N = \sum_{i = 1}^{C} N_{i}$ 个已知类别的样本之间的距离，得到x与它最近的k个样本，并做平均。距离计算方法有多种，其中欧氏距离（Euclidean Distance）定义如下：

（1）

D (d_{i}, d_{j}) = \sqrt[]{\sum_{k = 1}^{p} (ω_{i k} - ω_{j k})^{2}}

式中：d_i和d_j为样本特征向量；p为特征项向量空间的维数； $ω_{i k}$ 表示样本d_i的第k维坐标； $ω_{j k}$ 表示样本d_j的第k维坐标。

2）BA算法

该算法又称装袋算法（Breiman， 1996），是机器学习领域的一种团体学习算法。它的原理是同时构建多个弱学习器，最终将多个弱学习器进行组合形成一个强学习器。该算法采用Bootstrap采样方法，从原始样本中进行有放回的采样方法提取多个样本集，利用每个样本集训练一个学习器，多个学习器预测结果结合起来作为最终预测值，在回归问题中将多个预测均值作为最终的预测值。在装袋算法中每个学习器之间相互独立。本文选择决策树为装袋算法的基学习器。

3）GBDT算法

GBDT（Friedman，2001）是一种基于回归树的算法，对回归树进行梯度提升，提升回归树采用加法模型对最终模型做组合，其采用前向分布算法拟合一系列回归树，即在回归树模型的构建过程中，每一个回归树模型都是通过学习前一个回归树残差的负梯度后调整权重得到。提升回归树数学模型如下：

（2）

F (X; {β_{m}, a_{m}}_{1}^{M}) = \sum_{m = 1}^{M} β_{m} h (x; a_{m})

式中：M为所建立的回归树数量； $h (x; a_{m})$ 为一个回归树模型； $a_{m}$ 为每个回归树模型的参数， $β_{m}$ 为第m个回归树结果的权重。

4）AB算法

AB算法（Freund and Schapire，1997）中建立了多个一个点两个叶子结构的树模型，与GBDT不同，AB算法中每个树模型的创造是基于前一个树模型的误差，更加关注前一个树模型误差较大的数据，为下一个树模型产生训练样本，进而达到降低集合模型误差的效果。

5）MLP

MLP（Rumelhart，1986）是最简单的深度神经网络，包括输入层、隐含层和输出层，它是一种全连接的神经网络，输入层、隐含层、输出层的隐射关系如下：

（3）

H = σ X W^{(1)} + b^{(1)}

（4）

O = H W^{(2)} + b^{(2)}

式中：X表示输入变量；H表示隐含层变量；O为输出变量； $σ$ 为激活函数； $W^{(1)}$ 和 $b^{(1)}$ 分别为隐含层的权重和偏置； $W^{(2)}$ 和 $b^{(2)}$ 分别为输出层的权重和偏置。本文创建了包含3个隐含层的多层感知机模型（图1），3个隐含层分别包括100、100、50个神经元，使用Relu函数作为激活函数，使用Adam算法优化网络参数。

图1

新窗口打开| 下载原图ZIP| 生成PPT

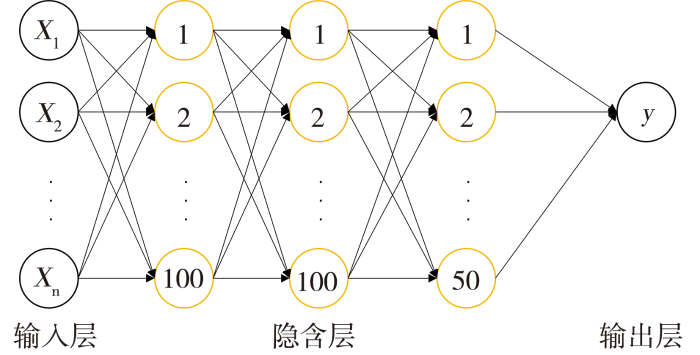

图1 多层感知机示意图

Fig.1 The diagram of MLP

6）CNN

CNN（LeCun， 1998）的基本结构由以下几个部分组成：输入层、卷积层、池化层和全连接层。与全连接神经网络不同，卷积网络中在隐含层进行了卷积和池化计算。卷积和池化计算使CNN具有局部感知野和权值共享的特点，这使得CNN的网络参数比全连接网络的参数量大大减少。文中设计的卷积神经网络如图2所示，在第一个卷积层中设计了32个3×3的卷积核，第二个卷积层设计了32个1×1的卷积核，使用Relu函数作为激活函数，使用Adam算法优化网络参数。

图2

新窗口打开| 下载原图ZIP| 生成PPT

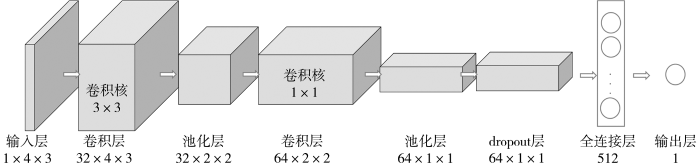

图2 卷积神经网络示意图

Fig.2 The diagram of CNN

1.3 机器学习的融合方法

1）A+B型融合

将A模型的输出结果作为一个新的特征结合风速、风向、气温、气压等基础特征再输入到B模型中进行模型训练。

2）CNN组合模型

将若干单一模型的输出结果作为新的特征结合风速、风向、气温、气压等基础特征再进行CNN模型的训练。

1.4 模型评价指标

利用均方根误差（Root Mean Squared Error，RMSE）对所建立的各个机器学习模型的预测结果进行衡量，均方根误差越小，说明预测结果越准确，其计算公式如下：

（5）

R M S E = \sqrt[]{\frac{1}{n} \sum_{i = 1}^{n} (y_{i} - y ̂_{i})^{2}}

式中：n为所有测试样本的数量； $y_{i}$ 为第i个样本的实际值； $y ̂_{i}$ 为第i个样本的预测值。

2 风功率计算模型构建

2.1 风功率与各气象要素的关系

为了提炼主要的预测因子，首先计算风功率和不同高度风速、风向、气压及气温等要素的相关系数（图3），可以看到风功率和各层风速的相关系数均在0.90以上，相关性非常显著（p<0.001），且高度越高，相关系数越大，70 m风速与风功率相关系数最大（0.91）。不同高度层风速、风向有很强的相关性，相关系数接近1.00（高层风速间相关性高于低层，如图4所示）；风向、气压、气温、相对湿度与风功率也显著相关，风向与风功率的关系呈现出“U”型[图5（a）]，风机发电的主要风向为40°~100°，在250°~300°风向发电功率稍弱，120°~220°风向风机发电功率最弱。绝大部分数据符合“风速-功率”曲线（杨秀媛等，2018），但有相当数量的数据并不符合这一曲线，利用“风速-功率”曲线无法准确预测该部分数据[图5（b）]。

图3

新窗口打开| 下载原图ZIP| 生成PPT

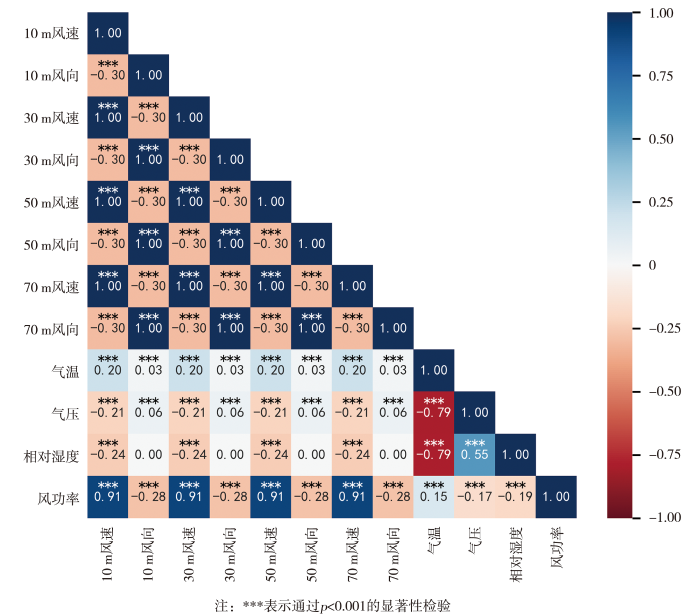

图3 各变量之间的相关性热力图

Fig.3 The correlation heatmap between various variables

图4

新窗口打开| 下载原图ZIP| 生成PPT

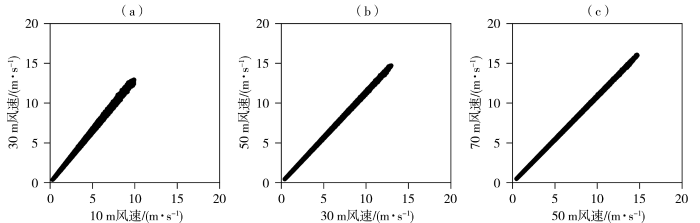

图4 不同高度层风速之间的关系

（a）10 m与30 m，（b）30 m与50 m，（c）50 m与70 m

Fig.4 The relationship between wind speeds at different levels

（a） 10 m and 30 m，（b） 30 m and 50 m，（c） 50 m and 70 m

图5

新窗口打开| 下载原图ZIP| 生成PPT

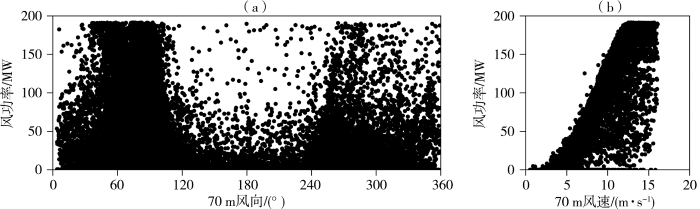

图5 70 m高度层风向（a）及风速（b）与风功率的关系

Fig.5 Relationship between wind direction （a）， wind speed （b） and wind power at the height of 70 m

2.2 单一风功率模型的预测效果对比

通过对比发现，高层风速与风功率的相关关系略好于低层风速，为了消除共线变量对模型的影响，故选择70 m风向及风速、气压、温度、相对湿度等要素拟合风功率。各种算法在训练集和测试集上的拟合R²和RMSE如表1所示。

表1 各种机器学习算法模型在训练集和测试集上的拟合效果

Tab.1 The fitting results of various machine learning algorithm models on the training and testing set

模型	训练集		测试集
模型	RMSE/MW	R²	RMSE/MW	R²
KNN	12.92	0.93	17.21	0.88
GBDT	13.39	0.93	15.32	0.90
AB	17.54	0.87	18.57	0.86
BA	4.73	0.99	13.08	0.93
MLP	16.33	0.89	17.00	0.88
CNN	14.37	0.91	15.19	0.90

注：相关性均通过p<0.001的显著性检验，下同。

新窗口打开| 下载CSV

从表1中可以看到，基于MLP算法的模型在训练集和测试集上的表现比较均衡，但是拟合误差较大，其他算法均存在一定程度的过拟合现象，其中BA算法在测试集上的误差最小，R²、RMSE分别为0.93、13.08 MW。从各模型在测试集上的拟合值和实际值散点图（图6）和部分折线图（图7）可以看到，各种机器学习模型对大部分数值的预测都比较准确，但还存在两个问题：一是在测试集上R²较好的几个模型在高值区域存在拟合值偏低的情况，尤其是MLP和CNN模型；二是除KNN外的其他模型都对一些风功率值的预测比实际值大很多，且误差较大的数量较多。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6 各模型在测试集上实际风功率和预测风功率的散点图

Fig.6 Scatter plots of actual wind power and predicted wind power for each model on test data

图7

新窗口打开| 下载原图ZIP| 生成PPT

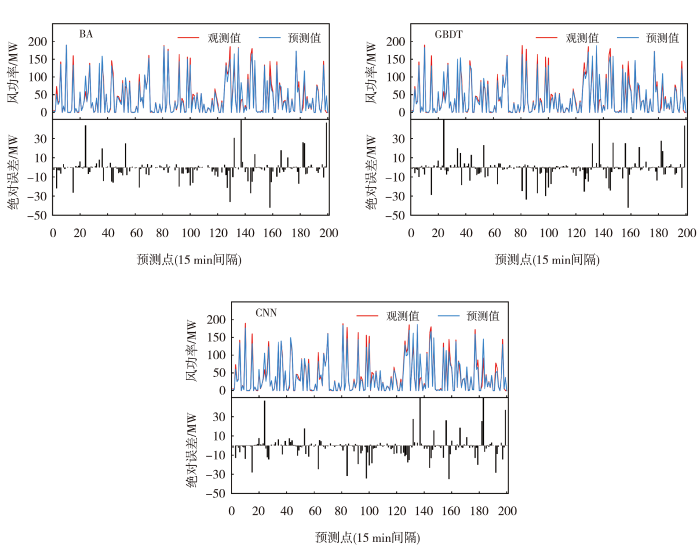

图7 BA、GDBT、CNN模型在部分测试集数据上的折线图

Fig.7 Line charts of BA， GDBT， CNN models on partial test set data

2.3 组合模型的预测效果

首先，在前面的分析中注意到KNN模型虽然拟合效果较差，但是模型拟合值异常偏大的情况较少，同时存在一些异常偏低的预测值，BA和CNN是效果较好的两种模型，故将KNN和BA、CNN和BA进行A+B型的组合。其次，将KNN模型、BA模型、KNN+BA模型和BA+KNN模型的输出结果作为新的特征结合风速、风向、气温、气压等基础特征进行CNN组合模型的训练。各种组合模型在训练集和测试集上的拟合R²和RMSE如表2所示，组合后的模型在测试集上的拟合散点图、部分验证数据的折线图见图8-9。对比图6、8发现，这几种模型的误差都比单一模型有所降低，其种KNN+BA模型对BA模型预测值异常偏大的缺点有一定的矫正，但与KNN模型特点一致，也出现部分高值拟合偏低的情况；BA+KNN模型与BA模型一样存在较多的低值高估情况，并没有发挥出KNN模型的优势；CNN+BA模型存在高值区拟合偏低的趋势；CNN组合模型的误差最低，RMSE为12.21 MW，比单一模型中最好的BA模型误差下降了约6.7%，且CNN组合模型对CNN单一模型高值低估、低值高估和BA模型低值高估的情况有所改善。

表2 组合模型在训练集和测试集上的拟合效果

Tab.2 The fitting results of the combined models on the training and testing sets

模型	训练集		测试集
模型	RMSE/MW	R²	RMSE/MW	R²
KNN+BA	3.73	0.99	12.79	0.93
BA+KNN	3.32	0.99	13.10	0.93
CNN+BA	4.38	0.99	12.91	0.93
CNN组合模型	3.68	0.99	12.21	0.94

新窗口打开| 下载CSV

图8

新窗口打开| 下载原图ZIP| 生成PPT

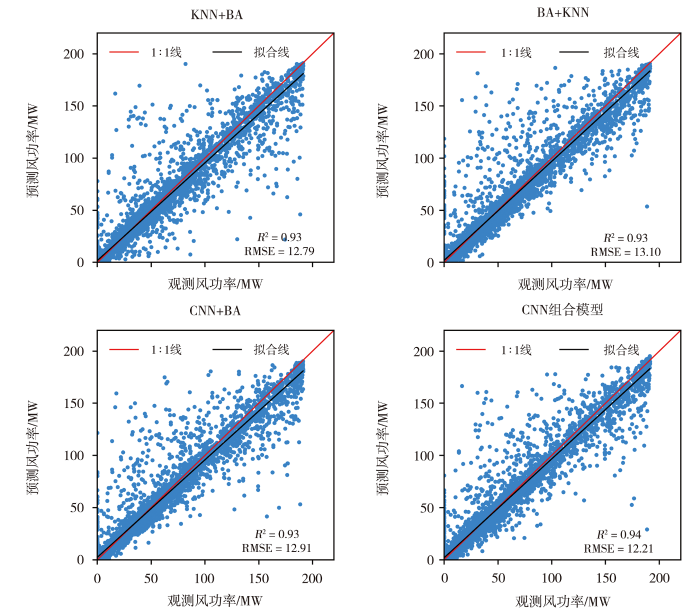

图8 组合模型在测试集数据上的拟合散点图

Fig.8 Scatter plots of actual wind power and predicted wind power for combined models on test data

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9 KNN+BA、BA+KNN、CNN+BA、CNN组合模型在部分测试集数据上的折线图

Fig.9 Line charts of KNN+BA， BA+KNN， CNN+BA， CNN combined model on partial test set data

3 讨论

本文研究结果与Liu等（2018）和Hong和Rioflorido（2019）研究结果一致，通过组合多个机器学习算法可以明显提高风功率的预测精度。虽然单个机器学习模型精度相对较低，但单一模型预测的风功率与实际风功率的R²相较风速与风功率的R²得到明显提高，因此将关系更好的多个单一模型预测结果作为新的特征进行CNN模型训练能够进一步提高风功率的预测精度。风功率的物理预测方法以“风速-功率”曲线关系为基础，将数值模式风速的预测值代入到“风速-功率”关系中实现风功率的预测。与物理方法思路相近，PP法以同时刻预测因子与风功率的模型为基础，将数值模式中预测因子的预测值带入模型实现了风功率的预测。从图5（b）中明显看到，有相当数量的数据并不符合“风速-功率”曲线关系，这导致风速与风功率的R²大约为0.80，而CNN组合模型R²提高到0.94。基于CNN组合模型的PP法可能给利用数值模式风功率预测精度的提高带来新的契机，但因为CNN组合模型除了风速外还需要数值模式输出的风向、气温、相对湿度等多个气象因子的预测值，PP法是否能切实提高基于数值模式的风功率预测精度还有待进一步研究。然而本文在划分训练集和测试集时使用了随机种子来保证得到每次程序运行或者每个模型都使用了相同的训练集和测试集，从而使每个模型或者每次参数调优的结果具有可比性，尽管使用了结果相对好的随机种子，但这仍然是基于一次随机选择的训练集展开的，这使结果存在一定的不确定性。

4 结论

利用2020年1月1日—12月31日甘肃酒泉中广核干东风电场的风功率及风塔风速数据，基于多种典型的机器学习算法和单一模型在测试集上表现出的特点，研究KNN、BA与CNN的组合方法，建立融合KNN、BA与CNN的风电功率预测模型，得到如下具体结论。

1）通过多种机器学习模型的对比发现，文中所使用的单一模型均对风功率部分值存在低值高估情况，仅使用气象要素的CNN单一模型还存在高值低估情况，这些模型中BA算法预测精度最高。

2）组合模型均能在一定程度上提高单一模型的预测精度，其中CNN组合模型在测试集上的均方根误差为12.21 MW，比单一模型中最好的BA模型下降约6.7%，CNN组合模型可以明显改善CNN单一模型高值低估、低值高估和BA模型低值高估的情况。
