引言
冰雹一直是短临预警关注的重点和难点，由中小尺度天气系统直接产生（朱官忠等，1991；王小明等，1992；许敏等，2022；叶东，2020），具有空间尺度小、生命史短的特点，冰雹越大，破坏力越强。天气雷达监测范围广，数据时空分辨率高，是冰雹监测预警不可或缺的工具之一（林文等，2020）。随着监测冰雹的雷达数据增多，国内诸多学者针对冰雹的发生发展机制、风暴精细结构和动力学特征等开展了深入研究（郑媛媛等，2004；俞小鼎等，2006；赵坤等，2008）。冰雹在发生发展到降落至地面均具有复杂的微物理过程，而单偏振多普勒天气雷达获取云中粒子的信息较为有限，使得过去对风雹母体内部云微物理过程的研究相对较少（王洪等，2018）。自Seliga和Bringi（1976）提出双偏振探测理论并应用于天气雷达探测以来，诸多学者先后发现了差分反射率（ZDR）柱、差分相移率（KDP）柱、相关系数（Correlation Coefficient， CC）谷、ZDR弧等偏振参量的典型结构特征（Hall et al.， 1984；Brandes et al.， 1995；Kumjian and Ryzhkov， 2008），基于以上结构特征，双偏振雷达在识别冰雹云方面具有较好的应用价值（刘黎平等， 1993；Bringi et al.， 1997；Hubbert and Bringi， 2000；刘黎平， 2002；曹俊武等， 2005；Kumjian， 2013；潘佳文等， 2020a；姬雪帅等， 2022）。
目前针对四川地区冰雹过程的研究，一方面集中于冰雹的气候特征和时空分布特征（刘晓璐等，2012；杨淑群和邱予声，2012；祁红彦和刘立兵，2015），另一方面基于常规观测、卫星、单偏振天气雷达和再分析资料进行冰雹个例结构与成因的诊断分析（范思睿等，2017；罗玲等，2018；雷瑜等，2022），而利用双偏振雷达资料开展冰雹天气的分析还鲜有报道。成都S波段双偏振雷达是中国气象局在四川部署的首部双偏振天气雷达，于2021年9月正式投入业务运行。2022年3月16日18：00—22：00（北京时，下同）成都西部出现了一次冰雹天气过程，冰雹记录显示冰雹粒子直径均小于2 cm，但发生时间较常年明显偏早（祁红彦和刘立兵，2015）。因此，本文利用双偏振雷达资料首次对成都冰雹云偏振参量演变特征进行分析，并与同年4月发生的短时强降水天气进行比较，探讨不同类型强对流天气之间偏振参量的差异，进而评估该雷达对成都地区强对流云系的观测效果，以期填补关于成都地区冰雹云偏振参量特征分析的空白，为预报员开展冰雹的监测预报预警提供参考。
1 资料来源
所用资料包括：（1）2022年3月16日18：00—22：00以及2022年4月11日20：00—23：00成都S波段双偏振雷达探测资料（距离库长为250 m，方位角分辨率为1°，时间分辨率为6 min）；（2）2022年3月16日20：00及2022年4月11日20：00成都温江站探空资料；（3）成都18个国家气象观测站2022年3月16日18：00—21：00地面气温和极大风小时数据以及4月11日20：00—23：00地面气温和降水小时数据。
文中附图涉及地图是基于中华人民共和国自然资源部标准地图服务网站（http://bzdt.ch.mnr.gov.cn）下载的审图号为川S[2021]00059号的标准地图制作，底图无修改。
2 强对流发生发展条件
2022年3月16日20：00，四川盆地西部位于200 hPa高空急流出口处的辐散区，700 hPa西南急流影响四川盆地东部，成都位于急流轴左侧的上升运动区，如此高低空急流耦合有利于形成深厚的上升运动。500 hPa甘陕南部至四川盆地有一支强盛偏北气流，最大风速达14.0 m·s-1，青海东部至甘肃一带有-14.0 ℃的冷中心并伴有-3.8 ℃的24 h负变温中心，甘肃与四川交界处存在温度露点差达40.0 ℃的干区；700 hPa西南气流为四川盆地提供充足水汽，使盆地成为温度露点差小于5.0 ℃的湿区。高层强西北气流引导位于甘陕南部的干冷空气进入四川盆地西部，叠加在低层暖湿空气之上，是有利于强对流天气发生的典型环流形势（张晓茹等，2008；陈关清等，2016；李晓霞等，2020；褚颖佳等，2023）。此外，受北方冷空气影响，850 hPa成都转为一致的东北风，16日20：00风速增加至6.0~8.0 m·s-1，东北风与成都西部高海拔山区形成辐合抬升利于对流触发，同时地面3 h变压达4.1 hPa。表明此次冰雹天气是高层冷平流的强迫和地面冷空气共同触发形成。
16日20：00成都市温江站探空资料（图略）显示600~500 hPa存在明显干冷空气入侵，温度露点差高达38.4 ℃，而800~600 hPa则相对暖湿，大气温度垂直递减较大并呈现上干下湿的不稳定状态。同时，850 hPa与500 hPa温度差大于等于27.0 ℃，对流有效位能（Convective Available Potential Energy， CAPE）为1 666.3 J·kg-1，对流抑制能量为0 J·kg-1，自由对流高度（Level of Free Convection， LFC）为0.56 km，可见一旦存在上升运动，将极易发生强对流天气。此外，08：00—20：00 0~6 km环境风垂直切变明显增强，从9.3 m·s-1增至17.5 m·s-1，垂直风切变越大，出现高度组织化对流风暴的概率越大，越有利于强对流单体的传播（俞小鼎，2011）。
除以上有利条件外，20：00 0 ℃层与-20 ℃层高度差达2.7 km，利于冰雹粒子增长。俞小鼎（2014）指出应采用湿球温度0 ℃层（Wet Blub Zero， WBZ）高度来指示冰雹融化层高度而非干球温度0 ℃层（Dry Blub Zero， DBZ）高度。20：00 WBZ高度为3.9 km，明显低于DBZ高度（4.2 km），表明对流层中低层的大气较干，促使湿雹表面水膜由于蒸发冷却作用重新凝结，直到WBZ高度时才开始真正融化，更加利于冰雹粒子降至地面。
3 强对流雷达回波演变
2022年3月16日的冰雹大风天气过程中产生冰雹的强回波和地面灾害性大风如图1所示。16日18：22成都西北部的都江堰有多个对流单体生成发展，对流单体合并加强，强回波范围迅速扩大，19：02都江堰西南地区发生局地冰雹天气；随近地面冷空气南侵，19：47大邑地区对流云生成并迅速发展，20：05对流云发展成熟并引起大邑南部的冰雹天气；20：45初生于邛崃的对流单体与大邑减弱南移的冰雹云合并加强引发邛崃冰雹，并伴有8级大风；21：02低层偏北风遇西部山区受阻被迫辐合抬升，减弱南移的冰雹云再次与蒲江北部初生的对流单体合并加强产生冰雹，最大瞬时风速超过20.0 m·s-1。此后，随着北风主体南移，地面风场辐合减弱，云体开始消散并移出成都，至此冰雹过程结束。
图1
图1

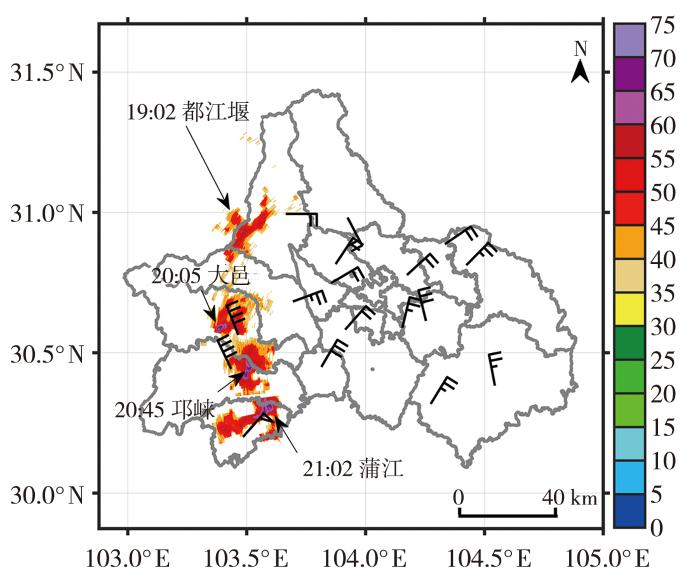

2022年3月16日19：02—21：02不同时间成都雷达1.5°仰角冰雹云反射率因子ZH（彩色填色，单位：dBZ），以及18：00—21：00成都市国家气象站极大风（风矢，单位：m·s-1）
Fig.1
The hail cloud reflectivity factor ZH（color shaded， Unit： dBZ） at 1.5°elevation from Chengdu radar at different times from 19：02 to 21：02， and extreme wind（wind vectors， Unit： m·s-1） at Chengdu national weather stations from 18：00 to 21：00 on 16 March 2022
多单体风暴自北向南移动，分别给都江堰、大邑、邛崃和蒲江带来冰雹天气，但形成冰雹的风暴母体结构存在明显差异。16日19：02，都江堰的冰雹云中心反射率因子（ZH）最大值超过60 dBZ，大于50 dBZ的强回波垂直发展高度小于5 km，垂直累积液态水含量（Vertically Integrated Liquid Water， VIL）为30.7 kg·m-2，ZH垂直剖面图（图略）上风暴云近似垂直，且19：02之后风暴迅速减弱消散，对流云生命史较短。19：59，大邑对流云处于发展最旺盛阶段，中心强度超过68 dBZ且水平尺度明显扩大[图2（a）]。垂直方向上，强回波伸展至9 km以上，同时在云体前侧近地面处存在ZH梯度大值区，但并未出现明显的悬垂结构[图2（b）]。相应径向速度（V）[图2（c）]显示在对流云前部存在速度正值区的柱状特征，最大高度超过5 km，最大值大于10.0 m·s-1，表明风暴前侧存在强上升运动，对冰雹云的发展和维持十分有利。
图2
图2

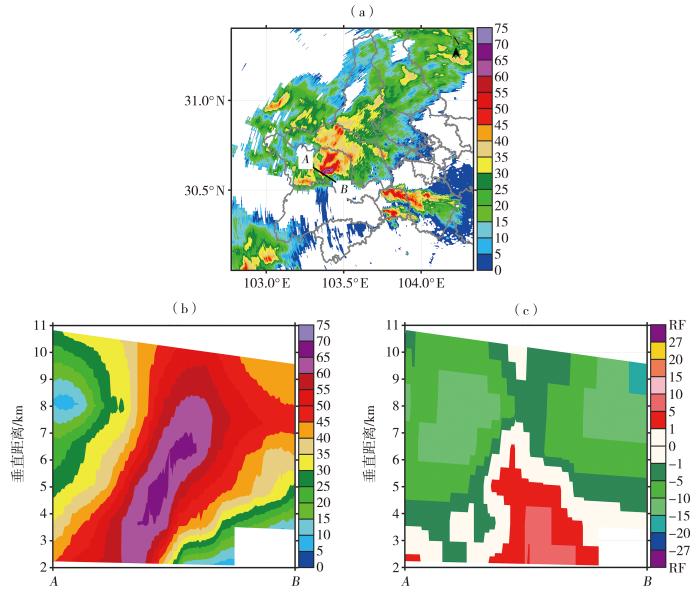

2022年3月16日19：59成都雷达1.5°仰角ZH（a，单位：dBZ），以及ZH（b，单位：dBZ）、V（c，单位：m·s-1）分别沿AB线段的垂直剖面
Fig.2
The ZH (a, Unit: dBZ) at 1.5° elevation, and vertical cross-section of ZH (b, Unit: dBZ) and V (c, Unit: m·s-1) along the AB line segment from Chengdu radar at 19:59 on 16 March 2022
16日20：05[图略]，虽然强回波中心ZH进一步增强到70 dBZ，最大VIL超过85 kg·m-2，但ZH大值区的垂直高度较19：59明显下降，大于70 dBZ的极大值中心所在高度已降至0 ℃层附近，且云体内部的垂直上升运动也开始减弱，表明此时冰雹云内上升气流已无法托住较大尺寸的冰雹粒子，进而引起大邑冰雹的发生。
16日20：45，北风入侵邛崃地区，受地形作用，地面的风场辐合线增强，利于对流单体生成，同时促使趋于消亡的冰雹云南移与初生的对流单体合并、加强，回波中心强度达72.5 dBZ[图3（a）]，相应VIL超过90 kg·m-2且强回波水平尺度（直径约17 km）明显大于大邑冰雹云。垂直方向上，能够看到明显的前倾高悬垂强回波结构[图3（b）]，强回波扩展至-20 ℃高度层（6.9 km）以上，同时在单体前侧出现了有界弱回波区（Bounded Weak Echo Region， BWER），且BWER与强上升运动区的水平位置基本重合[图3（c）]。此外，位于强回波顶部的前侧存在一径向速度对，正负速度差超过30 m·s-1，表征强辐散区加强了高层大气的“抽吸”作用，利于上升运动的发展并促使冰雹粒子的增长。更大的水平尺度、更强的上升运动加之低层BWER的存在均表明邛崃冰雹云强度较大邑冰雹云更强。
图3
图3
2022年3月16日20：45成都雷达1.5°仰角ZH（a，单位：dBZ），以及ZH（b，单位：dBZ）、V（c，单位：m·s-1）分别沿CD线段的垂直剖面
Fig.3
The ZH (a, Unit: dBZ) at 1.5° elevation, vertical cross-section of ZH (b, Unit: dBZ) and V (c, Unit: m·s-1) along the CD line segment from Chengdu radar at 20:45 on 16 March 2022
16日21：02，与邛崃类似，蒲江冰雹也是由处于不同阶段的对流云合并加强引起，冰雹云的垂直结构特征基本相同（图略）。
4 偏振参量特征演变
4.1 水平结构特征
由前文分析可知，大邑与邛崃冰雹云的雷达单偏参量垂直结构较为相似，且邛崃冰雹云的发展更为旺盛，因此重点分析成都雷达1.5°仰角邛崃对流云在发展、成熟及减弱阶段偏振参量的水平结构特征。
16日20：22，减弱的大邑冰雹云与邛崃北部的对流云合并加强[图4（a）]，强回波区相关系数（CC）基本大于0.93[图4（g）]，对应差分反射率（ZDR）[图4（c）]和差分相移率（KDP）[图4（e）]分别集中于0.5~3 dB和0.5~4（°）·km-1，表明此时强回波主要由液态粒子构成。ZDR与CC场上，强回波附近存在两处ZDR大值区[图4（c）中A、B处]，其中大值A处位于对流云移动方向的前侧，CC基本大于0.94[图4（g）]，主要由液态降水粒子构成；而大值B处的CC离散度更大，最小值为0.67且存在ZDR异常值（-5.81 dB），ZH场显示B处对应云体后侧的入流缺口[图4（a）中“Rear Inflow”]，表明此处存在多种粒子（如云冰、雨水）的混合，该现象可能与中层入侵的干冷空气造成的夹卷作用有关。
图4
图4

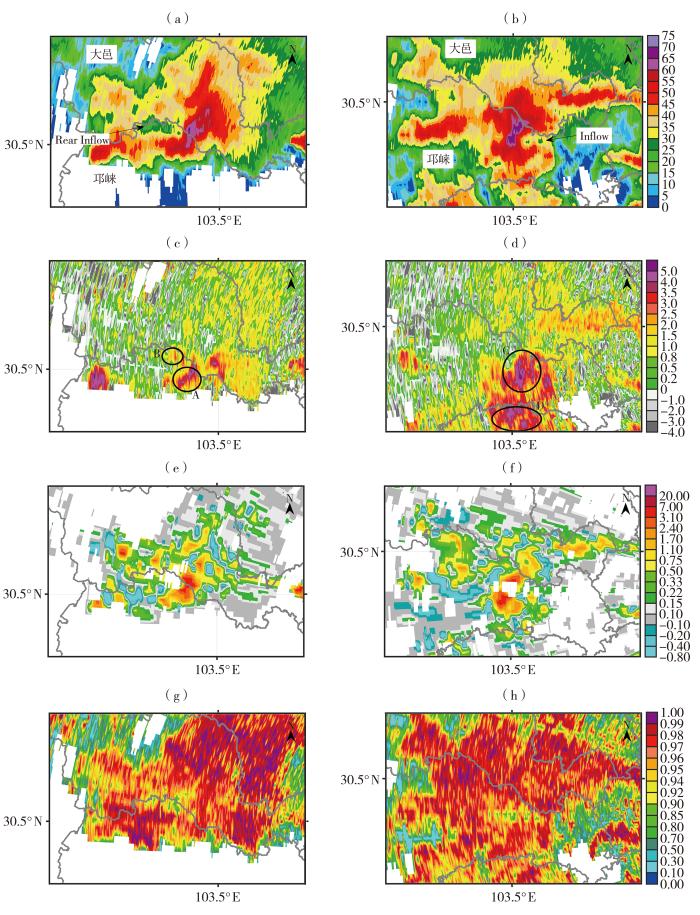

2022年3月16日20：22（a、c、e、g）、20：45（b、d、f、h）成都雷达1.5°仰角ZH（a、b）（单位：dBZ）、ZDR（c、d）（单位：dB）、KDP（e、f）[c，单位：（°）·km-1]和CC（g、h）
Fig.4
The ZH (a, b) (Unit: dBZ), ZDR (c, d) (Unit: dB), KDP (e, f) (Unit: (°)·km-1) and CC (g, h) at 1.5° elevation from Chengdu radar at 20:22 (a, c, e, g) and 20:45 (b, d, f, h) on 16 March 2022
16日20：45，冰雹云发展成熟，ZH最大值超过70 dBZ[图4（b）]，相应回波点的ZDR值很小，集中在-2~1 dB[图4（d）]，CC主要集中在0.80~0.95[图4（h）]，同时KDP[图4（f）]出现了明显的空洞结构，此现象与相应回波点的CC偏低有关（冯晋勤等， 2018），表征较大尺寸的冰雹以及外覆水膜的湿雹粒子。以上特征体现了粒子双偏振与粒子单偏振的差异，验证了ZDR与冰雹的关系，ZH大、ZDR小是冰雹存在的一个明显特征，是双偏振雷达较单偏振雷达监测冰雹的优势；ZDR与CC场上，ZDR存在两个极大值中心[图4（d）中C、D]，其中大值D处的CC基本大于0.95，而C处明显偏低且离散度更大（CC为0.75~0.99），表明D处主要由大雨滴构成（ZDR与雨滴大小成正相关），而C处则包含大量湿雹粒子。同时，不难发现CC场[图4（f）]上冰雹云东侧存在CC的极小值区并与前侧入流区[图4（b）中“Inflow”]位置重合，成都雷达0.5°仰角的相同位置也出现了典型的CC谷结构（图略），这是因为前侧入流将近地面的树叶等碎屑吸入上升气流并与降水粒子混合，进而导致上升气流附近CC明显偏小（潘佳文等， 2020b）。
16日20：50（图略），冰雹云开始减弱，仍能看到冰雹粒子的典型特征，但强回波范围明显扩大且前侧入流区消失。ZDR与CC场上，除强回波中心的冰雹粒子外，ZDR大值区的CC基本大于0.95，可见此时冰雹粒子已降至低层并伴有明显的降水天气。
4.2 垂直结构特征
图5为2022年3月16日20：22成都雷达1.5°仰角ZH，以及ZH、ZDR与CC的垂直剖面。可以看出，16日20：22，云体内的固态粒子（CC小于0.95，ZDR接近于0）主要位于0 ℃高度层以上，而对流云低层主要由液态粒子构成。ZDR场上共有两处大值区[图5（b）中A、B]，其中A处对应低层雨滴，CC均超过0.97。相反，B处的CC基本低于0.7且位于对流云后侧中层入流缺口下方的下沉气流区内。通过对3月16日冰雹过程中各对流云不同阶段的垂直剖面分析，发现在对流云发展时期，云体后侧约4~6 km高度均能发现与B处相似的区域且与下沉气流有较好对应，因此类似B区域的出现对冰雹云发展过程中后侧下沉气流的位置具有一定指示意义。
图5
图5

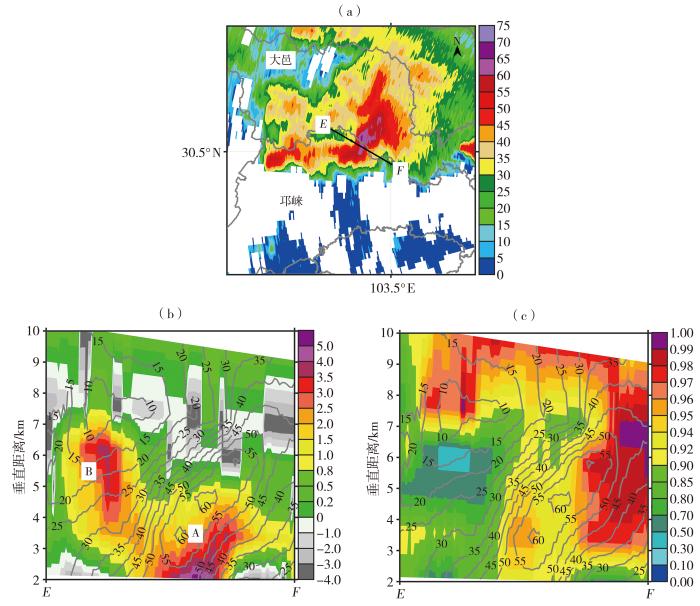

2022年3月16日20：22成都雷达1.5°仰角ZH（a，单位： dBZ），以及ZH（b、c，灰色实线）（单位： dBZ）、ZDR（b，彩色填色）（单位： dB）与CC（c，彩色填色）分别沿EF线段的垂直剖面
Fig.5
The ZH (a, Unit: dBZ) at 1.5° elevation, vertical cross-section of ZH (b, c, gray solid lines) (Unit: dBZ), ZDR (b, color filled) (Unit: dB) and CC (c, color filled) along the EF line segment, respectively, from Chengdu radar at 20:22 on 16 March 2022
图6
图6

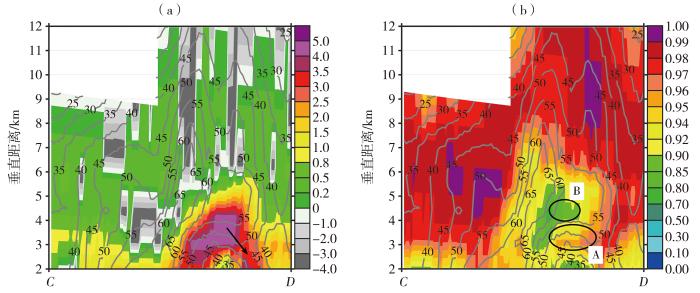

2022年3月16日20：45成都雷达ZH（a、b，灰色实线）、ZDR（a，彩色填色）（单位： dB）与CC（b，彩色填色）分别沿
Fig.6
The vertical cross-section of ZH（a， b， gray solid lines）（Unit： dBZ）， ZDR（a， color filled）（Unit： dB） and CC（b， color filled） along the CD line segment in
对比CC场[图6（b）]，发现靠近BWER一侧[图6（b）中黑色椭圆A]的CC明显高于强回波中心附近区域的CC[图6（b）中黑色椭圆B]。其中，A主要由雨滴构成，因为强上升气流将雨滴向上输送，粒子碰并增长使ZDR随高度递增，而B则因包含大量湿雹粒子使其ZDR增大。此外，在主上升气流区的南部边缘发现了自上而下递减的ZDR大值区[图6（a）中黑色箭头]，而CC则表现出相反的递增趋势，这是因为上升气流的减弱，无法托住ZDR大值区中大尺寸的混合相粒子，下落过程中粒子逐渐融化成液态并分裂进而形成自上而下递减的ZDR大值区，相应CC也逐步增大。Kumjian和Ryzhkov（2012）通过模拟试验详细解释了这一现象的物理机制。因此ZDR柱在定位上升气流区时具有重要的指示作用，同时若ZDR柱的垂直伸展高度超过0 ℃层，也能够表征过冷水滴高值区的位置。
16日20：50，冰雹云内ZDR小值区（图略）已降至低层，同时在其前侧出现了大范围的ZDR大值区并表现出由近至远递减的特征，CC（图略）则呈现随距离增加而递增的趋势。这主要与上升气流随距离减弱及粒子分选机制的作用有关。
5 短时强降水与冰雹对比分析
4月11日20：00—23：00，成都地区共计5站次出现小时累积雨量大于20 mm的短时强降水。其中，最大雨强出现在20：00—21：00，达32.9 mm·h-1。分析发展成熟时（20：47）的强对流云（位置与观测到最大雨强的站点重合）雷达垂直剖面（图7）。可以看出，对流单体表现出较为明显的前倾特征[图7（b）]，超过50 dBZ的区域达9 km且单体前侧低层有ZH梯度大值区，但不存在强回波的悬垂结构以及明显的ZDR柱结构[图7（b）]。11日20：00探空资料显示干、湿球0 ℃层高度（DBZ=4 248 m，WBZ=4 208 m）十分接近，冰雹粒子在4.0 km高度左右便开始融化，同时较高的近地面温度（20：00—21：00地面平均气温为24 ℃）加速了粒子的融化。3.0 km以下随着海拔高度的下降ZDR出现陡增[图7（b）]，CC场[图7（c）]显示2.2 km以上CC<0.95，表明2.2~3.0 km高度层包含大量外包水膜的湿雹粒子。2.2 km高度向下，CC迅速增大至0.96左右，对应ZDR超过3.5 dB，可见云体低层主要由液态降水粒子构成且粒子尺寸较大，最大直径可能超过2 mm（Lesins and List， 1986），从而引起雨强达32.9 mm·h-1的短时强降水。
图7
图7

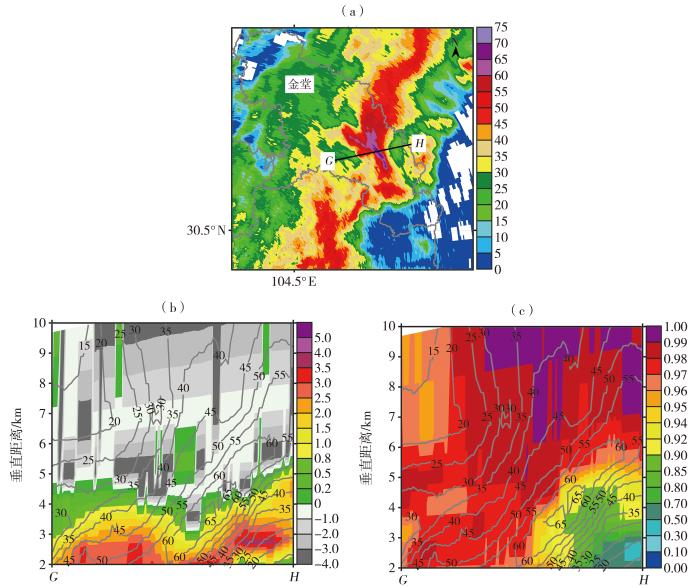

2022年4月11日20：47成都雷达1.5°仰角ZH（a，单位： dBZ），以及ZH（b、c，灰色实线）（单位：dBZ）、ZDR（b，彩色填色）（单位：dB）与CC（c，彩色填色）分别沿GH线段的垂直剖面
Fig.7
The ZH (a, Unit: dBZ) at 1.5° elevation, and vertical cross-section of ZH (b, c, gray solid lines) (Unit: dBZ), ZDR (b, color filled) (Unit: dB) and CC (c, color filled) along the GH line segment, respectively, from Chengdu radar at 20:47 on 11 April 2022
由上述分析可知，雷达参量在云体低层尤其在1.5°和0.5°仰角上存在较明显的差异，同时为排除近地面非气象回波的干扰，选取成都雷达1.5°仰角上与观测到最大雨强的气象站对应的9个回波点，统计ZH与ZDR、CC、KDP的关系（图8）。由图8看出，雨滴的ZDR均大于0，随着ZH增大，ZDR也随之增大，两者的相关系数为0.65，且当回波强度大于45 dBZ时，ZDR均超过2 dB[图8（a）]。KDP与ZH同样表现出正相关关系（相关系数为0.88），回波强度超过45 dBZ的回波点中92.7%的KDP>2（°）·km-1[图8（b）]。非球形液态降水粒子是KDP的主要贡献者（刘黎平等， 1996），其KDP与ZH有较好的对应关系，考虑大尺寸粒子的衰减效应，经常有学者利用KDP来反演ZH并进行雨强估算（王建林等， 2005）。此外，各回波点的CC都大于0.940，均值高达0.974[图8（c）]，上述统计结果与福建冬季短时强降水的雷达偏振参量特征一致（冯晋勤等， 2018）。
图8
图8

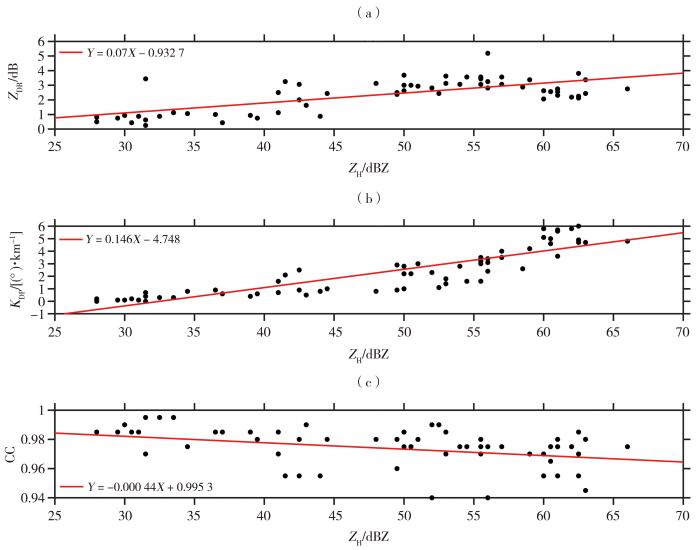

2022年4月11日成都雷达1.5°仰角强对流回波的ZH分别与ZDR（a）、KDP（b）和CC（c）的相关性
Fig.8
The correlation between ZH and ZDR（a）， KDP（b）， CC（c） of severe convective echo at 1.5° elevation from Chengdu radar on 11 April 2022， respectively
图9
图9

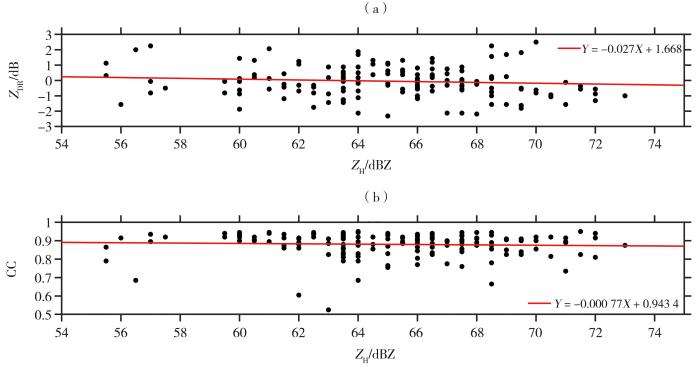

2022年3月16日成都雷达1.5°仰角强对流回波的ZH分别与ZDR（a）和CC（b）的相关性
Fig.9
The correlation between ZH and ZDR（a）， CC（b） of severe convective echo at 1.5° elevation from Chengdu radar on 16 March 2022， respectively
为更加直观地呈现两次过程间的差别，图10为2022年3月16日与4月11日成都雷达1.5°仰角上冰雹与雨滴的ZH、ZDR和CC箱线图。可以看出，冰雹粒子的ZH明显大于雨滴且数据的离散程度较小[图10（a）]，冰雹粒子的回波强度均大于55 dBZ，中位数位为66 dBZ，而雨滴ZH中位数为55.5 dBZ，且ZH离散程度更大。与ZH不同，雨滴的CC中位数为0.975，明显大于冰雹粒子CC的中位数0.898[图10（c）]。冰雹粒子的ZDR均值接近于0，且多数粒子的ZDR集中在-1~1 dB，而雨滴的ZDR明显偏大，其下四分位数与上四分位数分别为2.438 dB和3.250 dB[图10（b）]。结合ZDR和CC来看，短时强降水过程中多数雨滴的尺寸偏小，而冰雹天气中由于雨雹混合或夹杂少数大冰雹粒子，使得冰雹对应的CC数据跨度范围较大，甚至出现CC<0.70的情况。

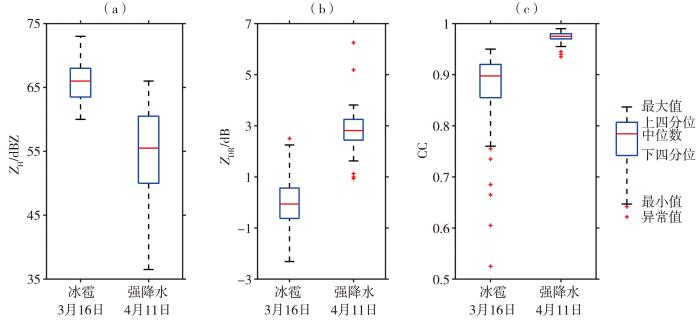

图10
图10
2022年3月16日与4月11日成都雷达1.5°仰角强对流回波的ZH（a）、ZDR（b）和CC（c）的箱线图
Fig.10
Box plots of ZH（a）， ZDR（b） and CC（c） at 1.5° elevation from Chengdu radar on 16 March and 11 April 2022
对比分析2022年“3.16”冰雹与“4.11”短时强降水天气，不难发现虽然在两次过程中强对流云的发展强度相近，但4月11日的融化层更厚，环境温度更高，加快了固态粒子在下降过程中的融化速度，因此并未出现冰雹天气。说明，在成都雷达的实际业务应用过程中，当1.5°仰角成都地区出现ZH>65 dBZ，CC<0.9，ZDR<1 dB的区域，且干、湿球0 ℃层高度差较大时，该区域发生冰雹天气的可能性较大。
6 结论
本文针对2022年3月16日成都冰雹天气过程，运用S波段双偏振雷达观测资料，分析冰雹云处于不同阶段时偏振参量的结构特征，并与4月11日成都短时强降水进行对比分析，得到以下主要结论：
（1）3月16日成都冰雹天气是由高层干冷平流入侵配合地面冷空气强迫抬升共同触发，并在高低空急流的耦合作用下发展为深厚强对流。同时，较高的CAPE值与适宜的LFC使得此次强对流极易被触发，中等强度的垂直风切变有利于多单体风暴云组织化，并最终加强为冰雹云。
（2）处于发展阶段的冰雹云，其低层的CC均大于0.93，对应ZDR及KDP分别集中于0.5~3 dB和0.5~4（°）·km-1，同时其后侧出现明显的入流缺口，且入流缺口下方存在CC与ZDR异常区域；冰雹云发展至成熟阶段，低层出现BWER与CC谷结构，在主上升气流附近具有典型的ZDR柱结构，其中靠近强回波一侧的区域CC较低，同时位于主上升气流区的南部边缘存在自上而下递减的ZDR大值区；随着冰雹粒子与大雨滴的下降，低层ZDR大值区范围扩大，同时受粒子分选机制的作用，越远离云体的粒子，其ZDR越小，而CC则随距离增加而递增。
（3）对比分析冰雹和短时强降水，发现冰雹粒子的ZDR与CC均偏小，其ZDR集中在-1~1 dB，CC多小于0.9，而ZH明显大于液态粒子，均超过55 dBZ；垂直方向上，冰雹云内存在接地的ZDR小值区，其移动方向前侧具有明显的ZDR柱及前倾且悬垂的强回波结构，是区分其与强降水对流云的重要特征。此外，大气温度的垂直分布情况是冰雹发生与否的重要因素之一，湿球0 ℃层高度越低，干、湿球0 ℃层高度差越大，越有利于冰雹粒子降至地面。
需要指出的是，上述结论仅为两次强对流天气过程的观测分析结果，且以定性分析为主。未来还需通过更多的个例样本来获取发生在成都地区的不同类型强对流天气过程中雷达偏振参量的定量特征，以期为成都S波段双偏振雷达的业务应用提供参考。
